Изготовление крутых поделок из газового баллона своими руками

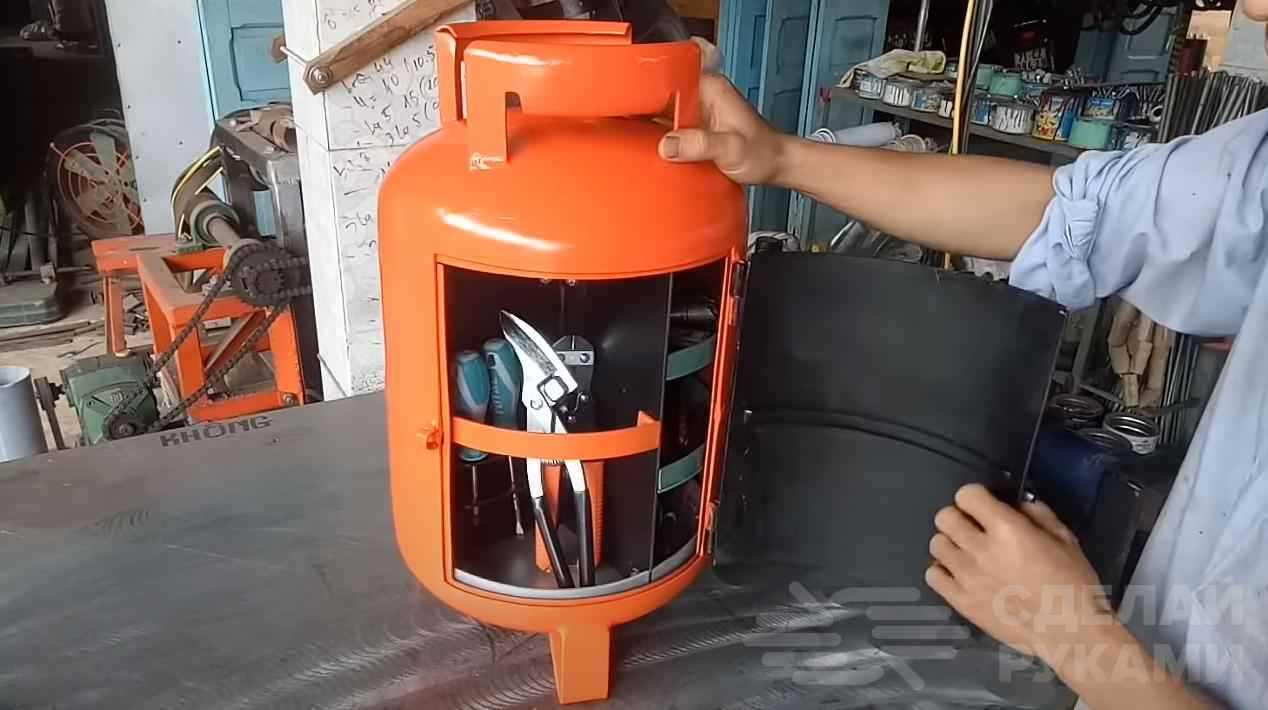

Поделки из газового баллона фото

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

  • простой мангал, в котором нет крышки;
  • барбекю;
  • коптильня;
  • смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

  • Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
  • Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
  • В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
  • После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.
  • Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
  • На работу потребуется несколько часов.
  • Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Уличный камин из газового баллона: пошаговая инструкция

Преимуществом такого изделия по сравнению с предыдущими вариантами является отсутствие необходимости использовать сварочный аппарат. Поэтому создание подобного камина будет под силу даже неопытному мастеру.

Шаг 1: следует приступить к резке баллона. Рекомендуется взять баллон из под гелия, который используется для заправки воздушных шаров.


С помощью болгарки необходимо отрезать днище баллона. Затем понадобится взять напильник, и отшлифовать заусенцы на конструкции

Шаг 2: закрепляем основание. Этой основой послужит отрезанное днище, которое следует зафиксировать с помощью скобок и гаек. Для таких целей придется подготовить в нем проемы. После чего останется вставить скобы и затянуть гайки.


Закрепляем основание

Шаг 3: теперь останется отшлифовать конструкцию от краски, сделать углубления для выхода дыма.


Шлифуем и сверлим отверстия

Шаг 4: далее потребуется покрасить камин огнеупорной краской из баллончика.


Окрашиваем конструкцию

После завершения монтажа следует протестировать печку. При этом необходимо дождаться, пока краска высохнет.

Немного про меры безопасности

Вы можете об этом даже не подозревать, но внутри будут остатки газа. Само собой, начинать работу с ними нельзя, необходимо избавиться. Для этого просто откройте ёмкость и оставьте её на несколько часов. Только обязательно убедитесь в том, что поблизости нет огня. Также после всего этого прополосните ёмкость водой. Она избавит баллон от остатков газа окончательно. Также можно использовать для очищения хлор либо известь. Правда после этого может остаться неприятный запах. Но его легко убрать. Достаточно просто подержать изделие над костром некоторое время. Дождитесь, пока обгорит краска.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

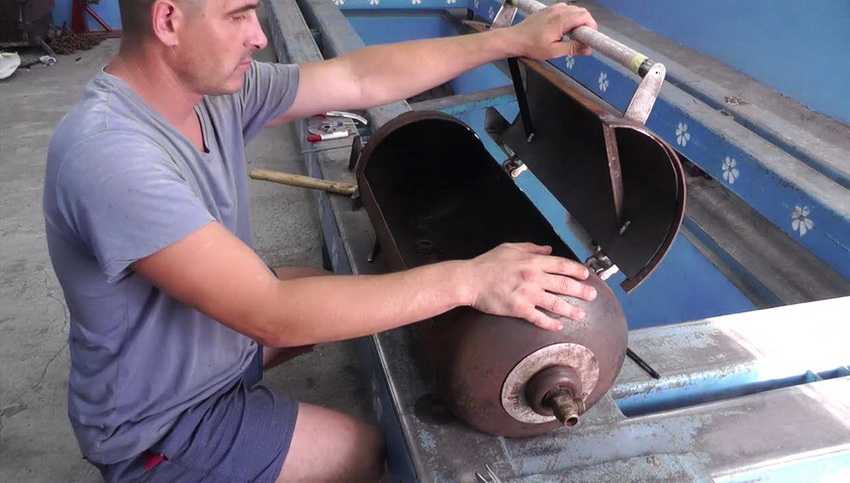

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

Готовое изделие можно установить в любом удобном месте и использовать по назначению

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

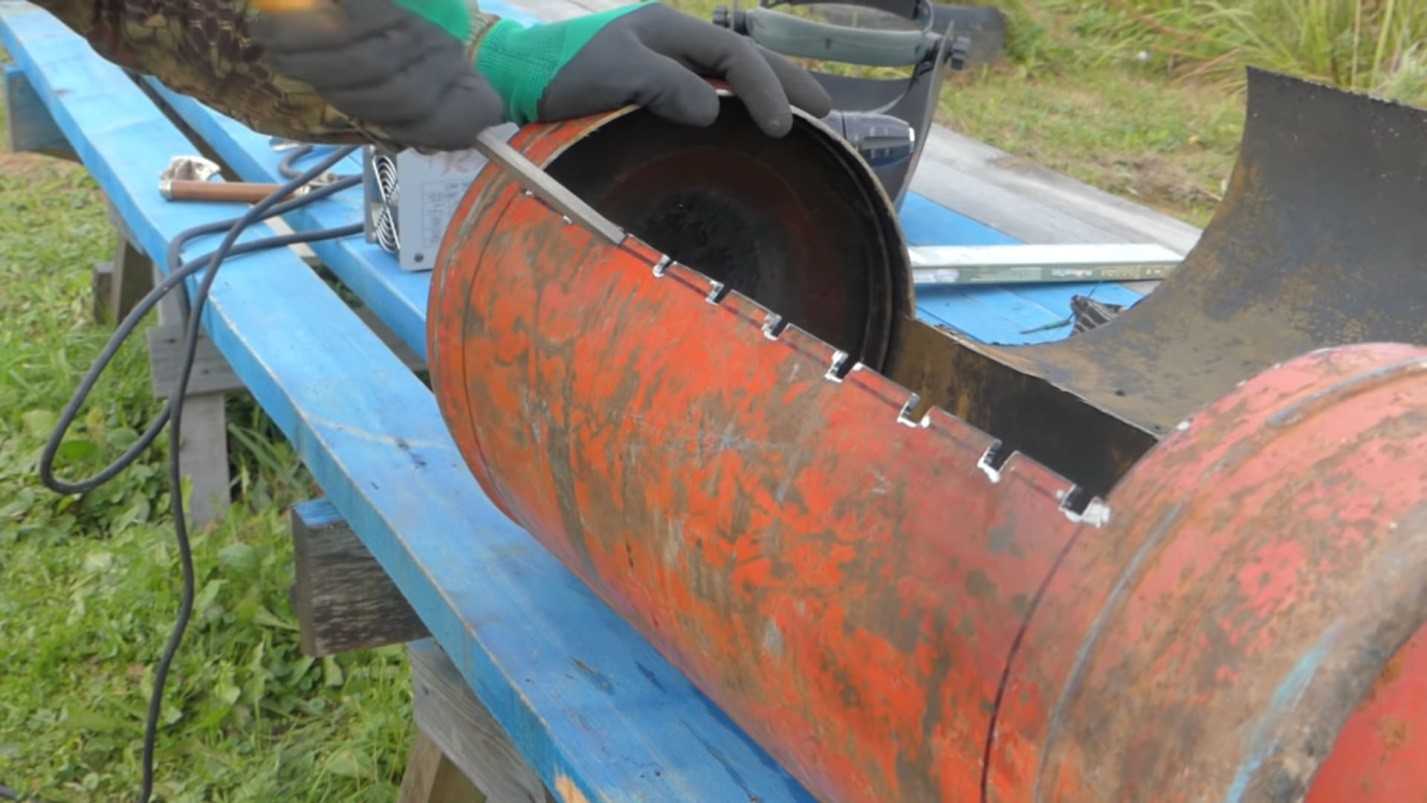

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба

Крепление крышки и других элементов

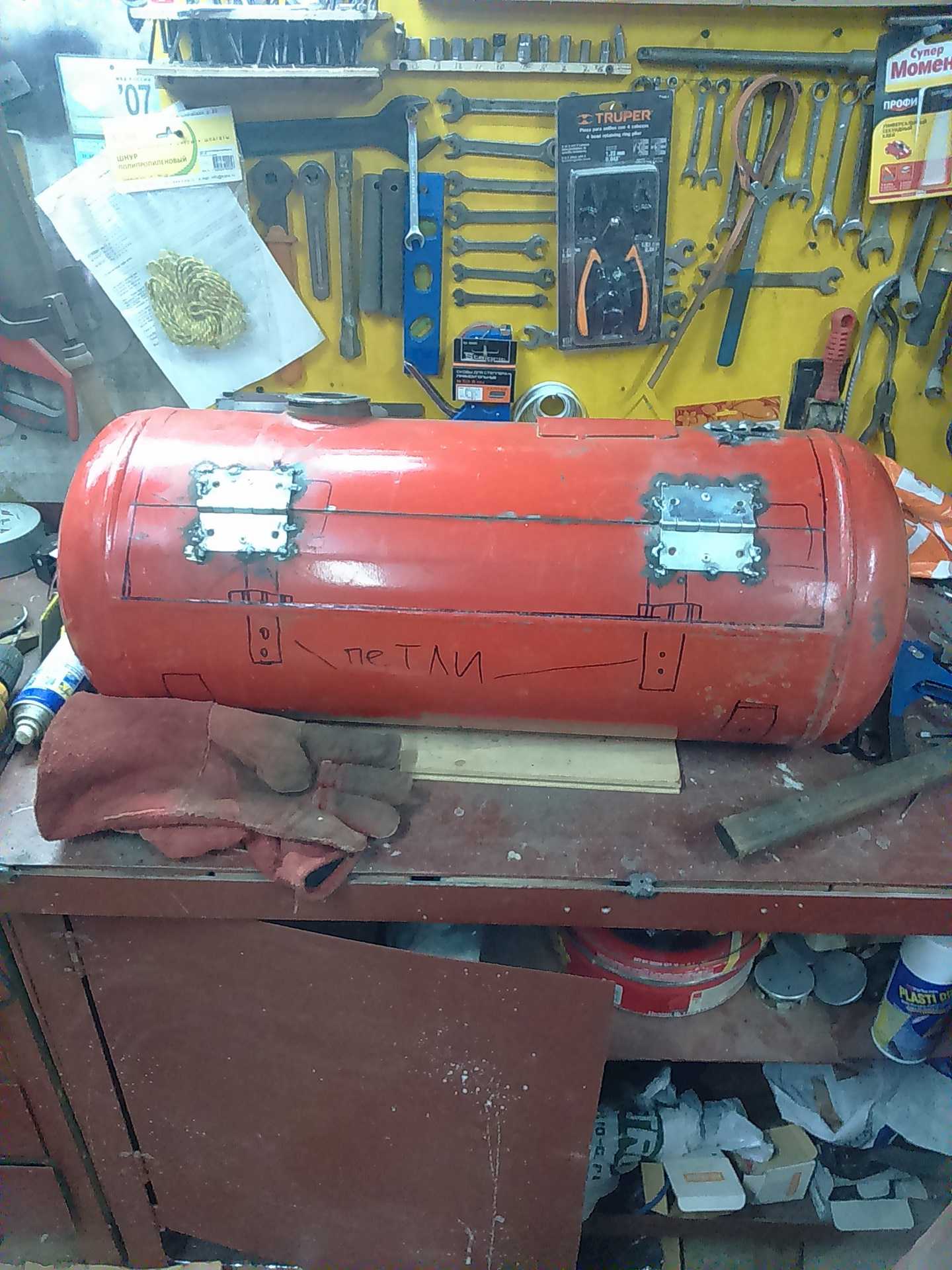

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

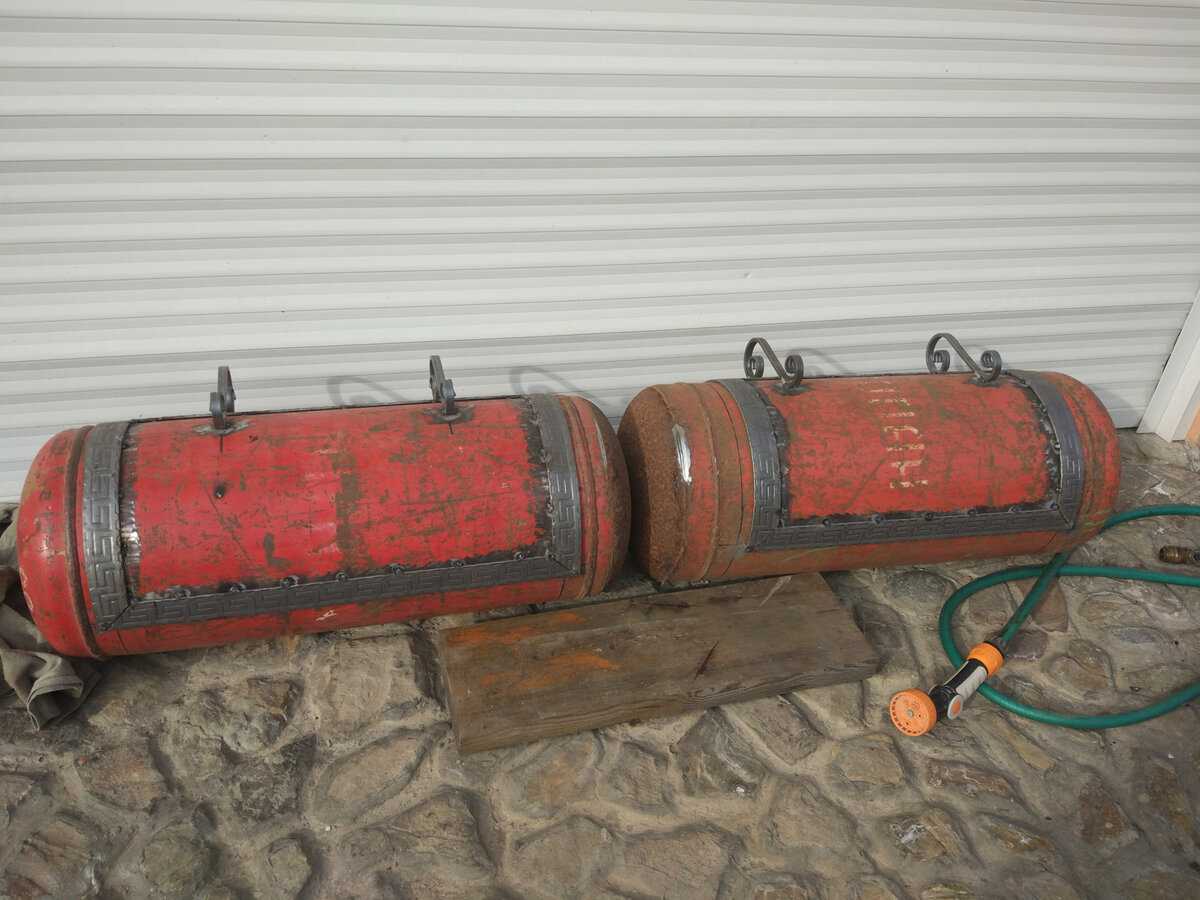

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Выбираем основу

Как известно, большинство газовых баллонов являются разными, основной критерий их классификации – это объем. Следовательно, именно на эту характеристику и нужно опираться при осуществлении выбора основы будущего устройства, основные рекомендации и нюансы приведены ниже:

  1. Объем 5 литров является неподходящим, поскольку его будет в любом случае недостаточно для изготовления функциональной печи, которая сможет качественно выполнять свои функции.
  2. Объем 12 литров уже будет подходящим для изготовления универсального устройства, которое показывает хорошие показатели в малогабаритных помещениях. Его мощность будет составлять примерно 3 кВт.
  3. Объем 27 литров позволяет изготовить печь, которую также можно использовать в маленьких помещениях и перемещать в случае необходимости. Мощность такого варианта будет составлять около 7 кВт, но даже этого показателя бывает недостаточно в некоторых ситуациях.
  4. Объем 50 литров является наиболее подходящим показателем, поскольку при нем будет обеспечено полное прогорание используемого топлива. Из такого баллона получится печь с высотой не менее 85 см, приобрести его без труда можно на специализированных заправочных станциях.

Другим важным критерием является материал корпуса: нужно использовать только те варианты, которые изготовлены из цельного металла, поскольку композитные сплавы отличаются слишком низким показателем жароустойчивости.

Приваривание ножек

Ножки или подставку можно сварить из подручного материала,  можно сделать разборную или стационарную, со столиками или без. Можно даже использовать подставку от старой швейной машинки, но я обошёлся самым экономным вариантом.

Берём уголок и отрезаем две заготовки по 14 см, находим на баллоне продольный сварочный шов, который мы брали за линию отсчёта. Выставляем баллон на горизонтальную площадку или на стол, так чтоб шов был внизу и, приставив параллельно площадке уголок, привариваем его отступив условное расстояние от края баллона так, чтоб центр полки уголка совпадал со сварочным швом баллона. Так же  делаем со второй стороны. Так получилась у нас база крепления ножек. А теперь смотрим если нам нужно сделать ножки не раздельные с мангалом, то мы просто нарезаем трубу 30х30 или уголок в длину, которая нам будет удобная для высоты мангала — порядка от 50 до 70 сантиметров. Далее привариваем её к уголку, который на баллоне.

А если мы планируем сделать разборную конструкцию, то также нарезаем заготовки на ножки только не привариваем их к уголку, а сверлим отверстия примерно на 8 миллиметров в верхней части ножки и в уголке, приваренном к баллону. Таким образом у нас получается разборная конструкция: баллон отделяется от ножек и может легко поместится в багажнике автомобиля для выезда на барбекю на природу. Следует заметить что ножки нужно монтировать также соблюдая идентичность размеров и диагонали конструкции. В нижней части ножек   желательно приварить опорные пятачки, предварительно вырезав их из листового металла и выставив мангал на ножках на ровную площадку. Это необходимо для того, чтобы мангал под своим весом не проваливался в грунт и имел хорошую устойчивость к опрокидыванию. Для более удобной транспортабельности можно на двух ножках смонтировать небольшие колёсики.

Создание мангала

Подготовка баллона

Прежде чем начать изготовление мангала, нужно полностью опустошить газовый баллон. Все работы следует выполнять на улице, вдали от источников огня. Сначала необходимо открыть вентиль и полностью выпустить газ. Проверить, что газ вышел, можно с помощью мыльного раствора. Нанесите его на выход вентиля. Если мыло пузырится, значит, газ еще выходит.

Когда убедитесь, что баллон пуст, переверните его — должен вылиться конденсат. Далее с помощью садового шланга полностью наполните баллон водой и оставьте на 2−3 дня. Эта процедура поможет удалить запах газа. Сливать воду лучше подальше от жилых помещений. Теперь ваш баллон готов к безопасной работе с ним.

Необходимые инструменты

Чтобы сделать мангал, вам потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель и сверло по металлу;
  • заклепочный пистолет;
  • разводной ключ;
  • молоток;
  • зубило;
  • отвертка;
  • перчатки;
  • защитные очки.

Этапы работы

  1. Размечаем баллон. Нанесите мелом на баллон линии разреза под крышку и шампура, отметки для ножек.
  2. Распиливаем баллон. Отнеситесь к этому этапу очень ответственно, потому что от качества распиливания зависят эксплуатационные характеристики и то, как будет выглядеть ваш мангал. Перед распилом разводным ключом полностью открутите вентиль или срежьте его болгаркой, поливая при этом водой, чтобы предотвратить случайное возгорание от искры остатков газа. Далее, используя болгарку, сделайте разрезы по намеченным мелом линиям.
  3. Прикручиваем крышку и ручки. Легче всего прикрепить крышку петлями. Для этого сначала фиксируем их заклёпками, далее привариваем к корпусу и крышке. Если петли не приварить, то от высокой температуры они могут просто отскочить, и тогда крышка отвалится. С обоих боков для удобного перемещения мангала можно прикрутить приобретенные в магазине металлические ручки или же просто приварить ручки из согнутой арматуры. Кому как больше нравится. Для открывания крышки прикручиваем к ней красивую ручку.
  4. Привариваем ножки. В качестве ножек используем трубы или уголки, которые нужно распилить на 4 части длиной по 50−70 см и приварить к отмеченным линиям внизу баллона на одинаковом расстоянии друг от друга так, чтобы они образовывали прямоугольник. Кроме того, на концы ножек рекомендуется приварить квадратные металлические пластины, чтобы ножки не углублялись в грунт.
  5. Делаем отверстия в корпусе для притока кислорода. Чтобы происходил процесс горения, требуется постоянный приток воздуха. Для этого в задней части корпуса необходимо высверлить примерно 10−15 отверстий диаметром до 16 мм. Можно их расположить в один ряд или выполнить в шахматном порядке.
  6. По намеченным линиям делаем с помощью болгарки надпилы для шампуров.
  7. Устанавливаем трубу для дымохода. В то место, где раньше был вентиль, можно установить трубу для дымохода. В качестве дымохода обычно используют простые водопроводные трубы.
  8. Дополнительно на дно можно уложить несколько чугунных колосников. Обычно их используют для подачи воздуха в буржуйках или котлах. При горении углей они создадут дополнительную вентиляцию воздуха. Кроме того, раскаленные колосники позволяют дольше сохранять жар углей.

Чем покрасить?

Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:

  • Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
  • Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
  • Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.

Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.

Разметка газового баллона для мангала

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём

Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

  • следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
  • не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
  • в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
  • не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
  • не ставьте конструкцию близко к легковоспламеняющимся предметам;
  • не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Разборка баллона

  • Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.
  • Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.
  • Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

  1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
  2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Как сделать пиролизный котёл своими руками

Технологический процесс изготовления котла пиролизного принципа действия включает выполнение слесарных и сварочных работ.

Необходимые материалы и инструмент

Для изготовления качественного агрегата необходим опыт в работе со следующими инструментами:

  • аппарат электросварочный;
  • дрель электрическая;
  • угловая шлифмашина;
  • набор слесарных инструментов — угольник, уровень.

Потребуются материалы и комплектующие:

  • металл: листовой, толщина 4 мм, 7,5 м²;
  • труба — 8 м (диаметр 57 мм, толщина стенки 3,5 мм);

полоса сталь (толщина 4 мм, ширина 20 мм) — 7,5 мп;
полоса сталь (толщина 4 мм, ширина 30 мм) — 1,5 мп;
полоса сталь (толщина 5 мм, ширина 80 мм) — 1 мп;
шамотный (огнеупорный) кирпич — 15 шт;
профтруба 60×30 (толщина стенки 2 мм) — 1,5 мп;
профтруба 80×40 (толщина стенки 2 мм) — 1 мп;
круг отрезной d 230 — 10 шт.;
круг шлифовальный d 125 — 5 шт.;
электроды — 5 пачек;
датчик температуры.


Им автоматически выполняются манипуляции с заслонкой: открытие (для увеличения температуры горения) и закрытие (при достижении температурой максимального значения) Температурный датчик — это механическое устройство контроля количества воздуха, проходящего в камеру сгорания.

Продуктивность работы котла зависит от функционирования дымоотводящей трубы. Для обеспечения хорошей тяги дымоотвод должен соответствовать требованиям качества:

  • высота не меньше 5 метров;
  • хорошее утепление;
  • отсутствие резких изгибов;
  • отвод конденсата;
  • простой доступ для чистки.

Чертежи и схемы устройства

Пиролизный котёл без принудительной вентиляции имеет наиболее простую схему. Энергонезависимость конструкции удешевляет эксплуатацию агрегата.

Схема пиролизного котла с естественным дымоотводом имеет вид:


Для повышения высокого КПД некоторые конструкции имеют двойные стенки основания

Котёл состоит из трёх основных камер:

  • загрузочная, служащая для заброса топлива;
  • камера дожига, куда подаётся вторичный воздух;
  • теплообменник, выходящий в трубу.

Горение сырья направляет поток газа сверху вниз. При подаче воздуха под колосники в массив шамотного кирпича происходит дожиг горючих газов. Продукты распада уходят через теплообменник в дымоотвод. Регулировка тяги выполняется термодатчиком на выходе из котла с помощью цепочки, связанной с заслонкой подачи вторичного воздуха.

Подробную деталировку с размерами и допусками можно взять в стандартном чертеже:

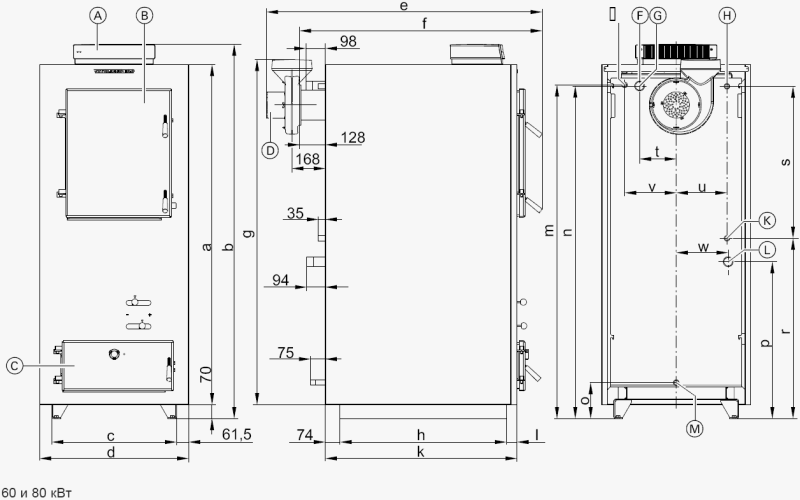

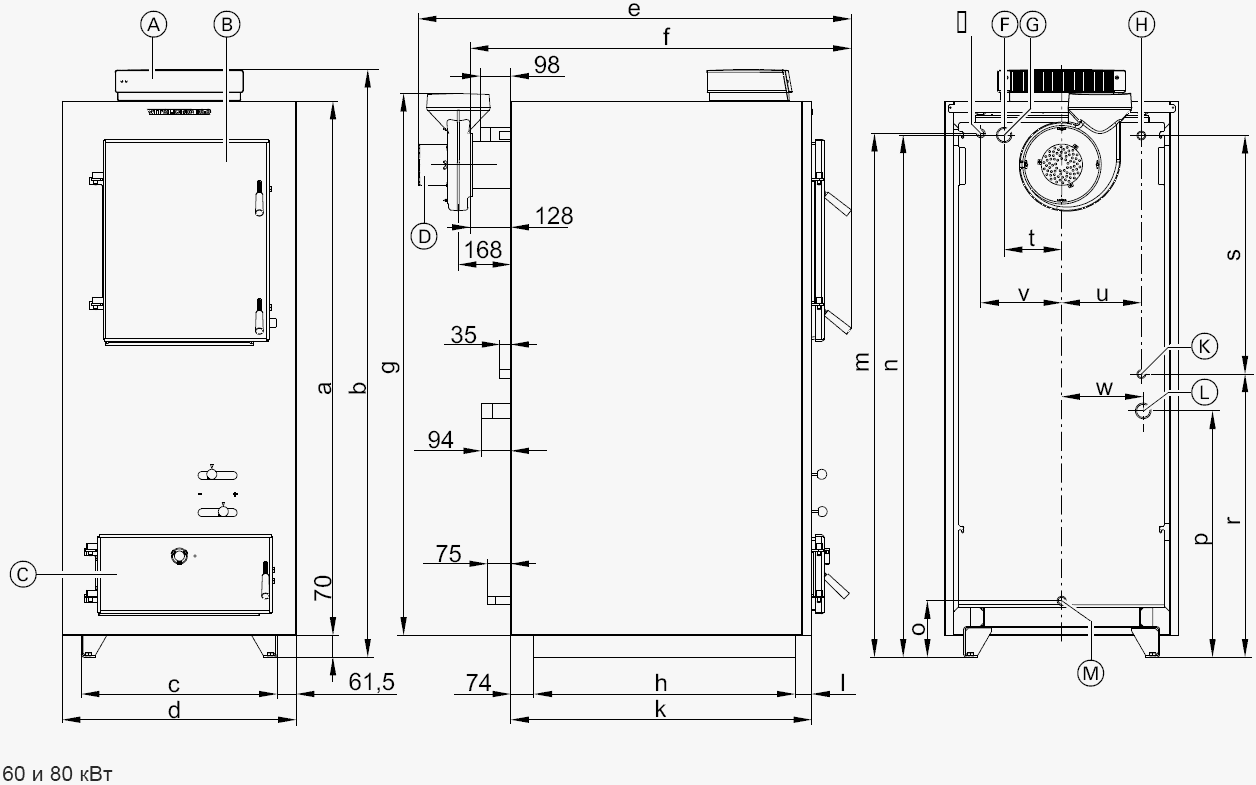

A — контроллер контура котла; B — дверца загрузки; C — крышка зольника; D — дымоотвод; E — муфта для датчика температурного предохранителя; F — патрубок предохранительного клапана; G — подающая магистраль контура; H — подвод холодной воды в теплообменник; L — обратная магистраль контура котла; M — расширительный бак

Пошаговая инструкция изготовления агрегата

Изготовления пиролизного котла своими руками разделяется на этапы:

  1. Согласно чертежу выполняется разметка и нарезка деталей для корпуса. После «прихватывания» элементов производится контрольный замер, затем делаются сварочные швы. Установленные на свои места задняя панель и боковые стенки свариваются с двух сторон, зачищаются, обрабатываются сварочным герметиком.
  2. Производится монтаж труб теплообменника.
  3. После наваривания внешней стенки и обечаек дверок устанавливается механический регулятор контроля теплоносителя.
  4. Дымоход собирается наращиванием трубы Последующую часть нужно вставлять внутрь предыдущей, чтобы конденсат не попадал на внешнюю сторону. Готовая конструкция окрашивается огнеупорной краской.

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

  • К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
  • На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
  • Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.
  • Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Как и чем покрасить

Выбор краски

Мангал лучше всего окрашивать термостойкими красками, потому что при приготовлении в нем температура может доходить до 700 градусов

При выборе краски на это стоит обратить внимание в первую очередь. Обычно в инструкции к краске указана температура, которую она способна выдержать

Кроме того, важно, чтобы краска при нагревании не выделяла вредные вещества для организма человека

Этапы покраски

  1. Очистите корпус от старой краски, используя дрель и специальную металлическую насадку или наждачную бумагу.
  2. Обезжирьте поверхность с помощью спирта, ацетона или растворителя.
  3. Хорошо перемешайте краску, чтобы получить однородную консистенцию и удалить возможные осадки и сгустки. Если краска слишком густая, разбавьте ее растворителем.
  4. Нанесите краску с помощью кисти или валика. Лучше в несколько слоев, чтобы получить красивую и гладкую поверхность. Каждый слой необходимо просушить в течение 30−120 минут в зависимости от типа используемой краски.

Учтите, что окрашивать мангал на улице необходимо при температуре воздуха не ниже 20 градусов и не выше 40, потому что при более низких температурах краска будет замерзать, а при более высоких — запекаться.

Процесс работы

Из полученного баллона можно без проблем будет сделать переносную компрессорную станцию. Наверняка у вас в хозяйстве есть большое количество колёс. Их время от времени необходимо подкачивать. Так что такое самодельное изобретение будет как нельзя кстати. Небольшие колёсики сделают такую станцию максимально мобильной, вам не придётся таскать с собой увесистые шины.

Для того, чтобы приступить к работе, необходимо первоначально отыскать редуктор, максимальное давление которого будет составлять 2 атмосферы. С ним даже дети будут без проблем накачивать колеса.

Далее можно без проблем будет соорудить печку. Она отлично справится с отапливанием мастерской. Для её создание необходима одна лишь горелка, которая может нагреваться вплоть до 140 градусов и небольшой дымоход. Кстати, с таким приспособлением возможно легко сушить орехи и проделывать ещё множество манипуляций. Посмотрите на фотографии снизу, как это все выглядит

Из интересного следует отметить каток для огорода. Также его можно использовать как выравниватель дорожек. Для этого достаточно попросту приготовить специальную железную основу, за которую можно легко держаться. Можно сделать такой каток всего лишь за час, а то и меньше. Все зависит лишь от того, насколько быстро вы найдёте железную ручку.

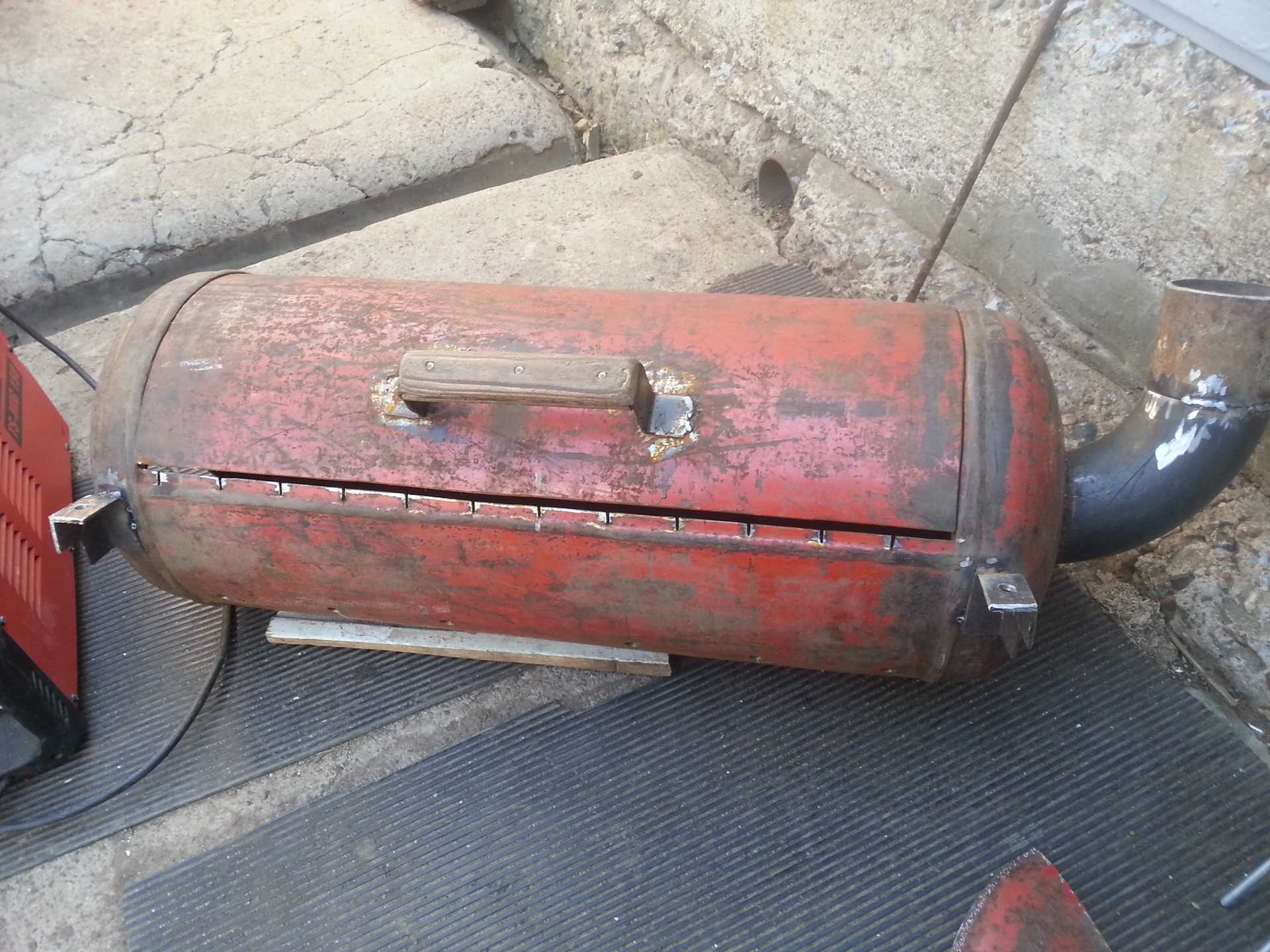

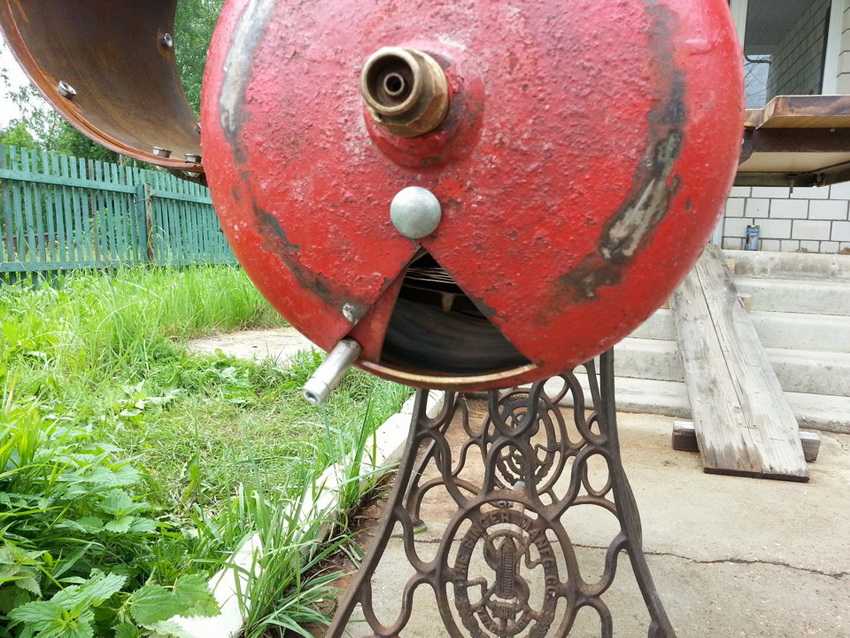

Любители отдыха на природе тоже могут остаться довольны. В частности, можно сделать качественный мангал. Для этого достаточно просто вырезать верхушку. Кстати, возможно без особых проблем сделать коптильню, объединив сразу несколько баллонов. Посмотрите снизу на фотографию. Выглядит достаточно привлекательно.

Кстати, если у вас есть какие-то части от баллона, то ни в коем случае их не выбрасывайте. Из половинки возможно сделать стойку для горелки. Только нужно приделать несколько небольших ножек. Также можно использовать часть боковинка. Его следует использовать в качестве защиты для точилки.

Как видите, вариантов достаточно много. Если у вас нет желание делать что-либо сложное, то можно, к примеру, сделать из баллона обычную урну, украсить её. В общем, достаточно просто проявить свою фантазию. У вас есть поросята? Тогда просто сделайте для них корыто для корма. Это отличная возможность для экономии.

Понравилась статья? Поделиться с друзьями:
Детский сад Всезнайка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
