Поделки из радиодеталей. мои- в том числе. картины из радиодеталей

Инструменты и приборы

Для сборки радиолюбительских схем и самодельных конструкций необходимо обладать следующими инструментами:

1. Паяльник, мощность которого надо выбирать среднюю – не больше 40 Вт. Более продвинутые мастера задумываются о приобретении паяльной станции;
2. Бокорезы. Не слишком массивный инструмент для работы с радиотехническими устройствами;

1. Припой оловянно-свинцовый, существует в виде проволоки.

Важно!
Среди всех приборов главным, а часто и единственным, является цифровой мультиметр или аналоговый тестер, посредством которого можно измерить все основные параметры схемы. Перед тем, как приступить к сборке простых и интересных радиосхем, сделанных своими руками, можно потренироваться на демонтаже старой радиотехники

Заодно формируется практический навык при паяльных работах

Перед тем, как приступить к сборке простых и интересных радиосхем, сделанных своими руками, можно потренироваться на демонтаже старой радиотехники. Заодно формируется практический навык при паяльных работах.

1. В древних телевизорах на лампах вполне пригодная вещь – питающий трансформатор. Его можно использовать во многих радиосамоделках. Например, собрать устройство заряда для автомобильного аккумулятора или БП для усилителя звука. Главное – знать его технические данные;
2. В устаревших устройствах радиоэлектроники: телеаппаратуре, видеомагнитофонах, обычных магнитофонах, встречаются целые микросхемы, готовые для использования. Для примера можно назвать звуковой усилитель, схема которого конструируется простой сборкой компонентов, без выполнения травления на печатных платах и т. д.;
3. Регулятор тембра тоже применяется в готовом виде. При этом собираемый звуковой усилитель получит новые опции: возможность контроля низкочастотного и высокочастотного диапазона, изменения баланса в стереоколонках;
4. В основном, все устройства, изготовляемые радиолюбителями, функционируют на пяти-, девяти- и двенадцативольтовых БП. Такие питающие блоки из старой аппаратуры будут самыми полезными.

В качестве корпусов для схем можно использовать любые подручные конструкции или купить готовые, разных размеров и форм. Кожухи от неработающих устройств часто применяются для новых радиосамоделок.

Очень ценным является нерабочий БП от компьютера, откуда берется:

• много радиодеталей: транзисторов, конденсаторов, диодов, сопротивлений, которые пригодятся для собираемых устройств;
• охлаждающие радиаторы – важный сопутствующий элемент для транзисторов большой мощности;
• хорошие провода;
• сам корпус – отличное место для размещения новых конструкций.

Фигурка человечка из радиодеталей

С их помощью можно «слепить» какую угодно фигурку, например, человечка. Гибкие выводы позволяют придавать связкам деталей любую форму, а припой надёжно фиксирует их друг с другом.

Ноги.

Начинать процесс стоит с нижней части туловища – с ног. Из пары круглых плоских конденсаторов можно сделать ступни, а пара толстых 3-х ваттных резисторов станут ногами будущего человечка. При соединении деталей нужно обильно смазывать места пайки флюсом, иначе припой будет хрупким и при малейшей деформации места соединений переломятся.

Туловище.

Туловище также можно сделать из массивных резисторов. Для того, чтобы фигурка выглядела интересней, цвета ног и туловища можно сделать разными, ведь резисторы существуют разнообразной цветовой палитры.

Для того, чтобы человечек получился выше ростом, я сделал туловище двухэтажным. Не обязательно использовать именно резисторы, применять можно какие угодно компоненты: конденсаторы, транзисторы, варикапы, индуктивности, светодиоды и даже микросхемы. Чем большего разнообразия получиться добиться, тем изящнее будет выглядеть скульптура.

Руки.

Следующим шагом будет изготовление рук человечка. Для начала стоит собрать их отдельно, а затем уже припаять готовые руки к туловищу. Я использовал небольшие резисторы в качестве самих рук и яркие плёночные конденсаторы в качестве кистей. Выводы резисторов хорошо гнуться, поэтому рукам человечка можно придать какую угодно форму.

Голова.

Заключительный этап, который придаст законченный вид всей скульптуре. Я использовал в качестве головы мощный биполярный транзистор, найденный в кадровой развёртке старого телевизора.

После того, как все части тела собраны вместе, стоит ещё раз пропаять все соединения для большей надёжности конструкции и обязательно вытереть остатки флюса. Таким образом, буквально из ничего получилась весёлая фигурка человечка, собрать которую под силу каждому, кто умеет пользоваться паяльником.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как защититься от колебаний сетевого напряжения

Данное устройство отключает нагрузку, если сетевое напряжение выходит за допустимые пределы. Как правило, в рамках нормального считается отклонение до 10% от нормативного. Но в связи с особенностями системы энергоснабжения в нашем отечестве такие рамки не всегда соблюдаются. Так, напряжение может быть выше в 1,5 раза, или намного ниже, чем надо. Результат часто оказывается неприятным — аппаратура выходит из строя. Поэтому и есть необходимость в устройстве, которое будет отключать нагрузку раньше, чем что-то успеет сгореть. Но при создании такой самоделки необходимо быть осторожным, поскольку работа будет вестись со значительным напряжением.

Как усилить сигнал сотовой связи: схемы УВЧ

Cхемы электронных устройств

Как правило, в удаленных от городов деревнях или на дачах всегда плохая сотовая связь. Нашёл пару принципиальных схем усилителей мощности с полосой пропускания 400 — 1500 МГц и 1400 — 2500 МГц.

Схемы электронных устройств собраны на основе микросхем MAX–2640 и MAX–2641. Данные микросхемы можно встретить в сотовых и радиотелефонах. Микросхемы являются усилителями высокой частоты с наименьшим уровнем шума. Радиолюбители часто применяют эти микросхемы в устройствах радиосвязи УКВ диапазонах, где частота более 400 МГц.

Подробнее о микросхемах

MAX2640/MAX2641 — это недорогие усилители со сверхнизким уровнем шума, предназначенные для применения в диапазонах частот сотовой связи, ПК,GPS и ISM 2,4 ГГц.

Работая отодного источника питания от +2,7 В до + 5,5 В, эти устройства потребляют ток всего 3,5 мА, обеспечивая при этом низкий уровень шума, высокое усиление, высокий входной IP3 и диапазон рабочих частот, который простирается от 300 МГц до 2500 МГц.

MAX2640 оптимизирован для приложений с частотой от 300 МГц до 1500 МГц, с типичным коэффициентом усиления 15,1 дБ, входным IP3 от -10 дБм и уровнем шума 0,9 дБ при 900 МГц. MAX2641 оптимизирован для 1400 МГц для приложений с частотой 2500 МГц, с типичной производительностью коэффициент усиления 14,4 дБ, входной IP3 -4 дБм и уровень шума 1,3 дБ при частоте 1900 МГц.

Эти устройства имеют внутреннее смещение, что устраняет необходимостьв о внешних резисторах смещения и дросселях. В типичном приложении единственными необходимыми внешними компонентами являются двухэлементный входной преобразователь, входные и выходные блокирующие конденсаторы и байпасный конденсатор VCC.

Read more »

Оформление готовой конструкции

Глядя на творения начинающих и опытных мастеров, можно придти к выводу, что сборка и регулировка устройства не всегда являются самым сложным в процессе конструирования. Порой правильно работающее устройство так и остается набором деталей с припаянными проводами, не закрытое никаким корпусом. В настоящее время уже можно не озадачиваться изготовлением корпуса, потому что в продаже можно встретить всевозможные наборы корпусов любых конфигураций и габаритов.

Перед тем, как начинать изготовление понравившейся конструкции, следует полностью продумать все этапы выполнения работы: от наличия инструментов и всех радиоэлементов до варианта выполнения корпуса. Совсем неинтересно будет, если в процессе работы выясниться, что не хватает одного из резисторов, а вариантов замены нет. Работу лучше выполнять под руководством опытного радиолюбителя, а, в крайнем случае, периодически контролировать процесс изготовления на каждом из этапов.

Связь и телефония

Схемы радиоприёмников (320)Самодельные радиоприёмники на микросхемах и транзисторах, детекторные, СВ, ДВ, КВ, УКВ (FM).

Радиостанции и трансиверы (134)Конструкции и схемы радиостанций, трансиверов, трансвертеров и устройств двухсторонней радиосвязи.

Конструкции и схемы антенн (74)Конструкции антенн для приёма и передачи радиосигнала, антенные усилители и конвертеры.

Радиопередатчики (172)Схемотехника радиопередатчиков, трансмиттеров, усилителей мощности высокой частоты.

Аппаратура радиоуправления (100)Устройства для радиоуправления, радиопередатчики с приемниками, шифраторы и дешифраторы, рулевые машинки.

Телефония и фрикинг (78)Различные приставки к телефону, защита ТА и разговоров, переговорные устройства, телефонные аппараты.

Телевидение (18)Схемы телевизионных приставок, устройств управления, коммутаторов ТВ сигналов.

Главные рабочие процедуры

До этого чем конкретно паять, поверхности подлежащих пайке предметов очищают от мощных загрязнений и коррозионных напластований, опосля чего же их следует зачистить до соответствующего блеска.

Опосля этого места спайки деталей обрабатываются ранее приготовленным флюсом, средством которого удаётся сделать лучше условия растекания припоя по поверхности контакта.

Потом контактная площадка либо зона пайки подвергаются защитному лужению, суть которого состоит в нанесении на их расплавленного до водянистого состояния припоя. При всем этом расходный материал умеренно разливается по поверхности деталей, которые нужно паять, и обеспечивает образование надёжного теплового соединения.

При подготовке деталей под лужение предпочтение отдаётся пастообразным флюсам, которые комфортно наносятся и просто смываются. Перед обработкой и пайкой детали за ранее соединяют средством механической скрутки либо сжатия пассатижами.

Опосля фиксации на их опять наносится флюс, а потом пространство контакта прогревается с одновременным введением в него прутка припоя (его состав может различаться от того материала, что употреблялся для лужения).

Научиться верно паять своими руками нереально, если не научиться лудить нажимало паяльничка. Для лужения рабочий наконечник опосля полного прогрева паяльничка следует с усилием придавить к хоть какой покрытой фольгой поверхности и потереть им по расплавленной канифоли с припоем.

Эту операцию следует повторять до того времени, пока на гранях медного острия не покажется соответствующая плёнка из припоя, обеспечивающая неплохую адгезию с хоть каким сплавом.

Вопросец как верно нужно паять, приходит вкупе с заинтригованностью о том, для чего же же нужна пайка, и что можно создать с ее помощью. Это ранее паяли в большей степени кастрюли и самовары, а сейчас паять можно и сверхтехнологичные вещи.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Зарядка для аккумулятора

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

• мощный трансформатор;
• четыре диода;
• четыре радиатора на диоды;
• электроизоляционная пластина;
• шнур питания.

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

• асбестовая труба;
• нихромовая проволока;
• вентилятор;
• выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

• вредность для организма от асбестовой трубы;
• шум от работающего вентилятора;
• запах от пыли, попадающей на нагретую спираль;
• пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

10 пространство — человечек из старенькых радиодеталей

Таковых человечков легче всего созодать из резисторов и светодиодов. Кисти и ступни делают, скрутив петельку из проволочных выводов и заполнив ее припоем . Из инструментов для такового творчества понадобятся узкогубцы, круглокубцы , пинцет, держатель «3-я рука» и надфиль . Не считая паяльничка и припоя пригодятся также кусачки , клей и сами радиодетали.

За рубежом художественное оформление таковых человечков в сюжетах получило заглавие Sparebots. Есть увлекательный фотоальбом на данную тему.

Для сотворения сюжета изготовлена целая минифотостудия. Все декорации готовятся вручную. Перед созданием шедевра дизайнеру необходимо подобрать ракурс и позу человечка.

С каких схем начать

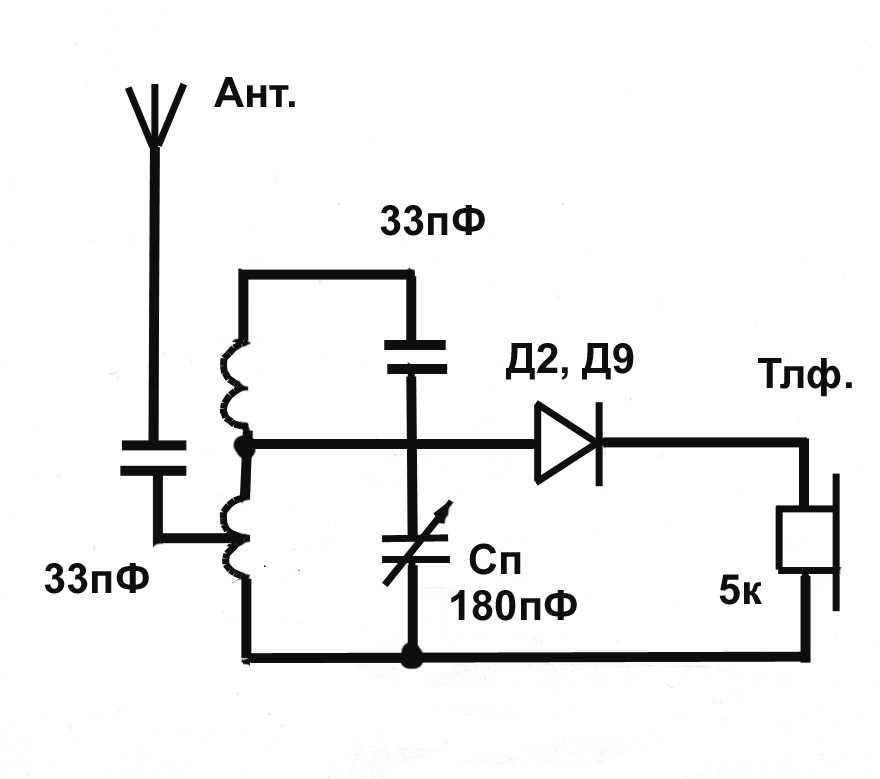

Классическое начало для радиолюбителей – сделай простейший детекторный приемник. Схема содержит небольшое количество компонентов, и ее сборка будет под силу всем. Затем можно дополнить устройство звуковым усилителем с использованием транзисторов. С приходом опыта и понимания начинается работа с микросхемами.

Большое количество интересных и очень простых вариантов радиосамоделок с описанием деталей, предоставлением схем находится на сайте «РадиоКот». Можно, например, собрать цветомузыку, импульсную подсветку часов, стереопередатчик и многое другое. Там же есть полезные форумы, где можно прояснить сложные вопросы, пообщаться с опытными мастерами.

По мере приобретения навыков увеличится интерес к сборке сложных устройств. Радиоэлектронные самоделки – одно из увлекательнейших занятий для людей всех возрастов.

Как изготовить трансформатор безопасности

В различных электронных конструкциях часто используют бестрансформаторные источники питания. Обычно у таких устройств небольшая мощность, а чтобы избежать электротравм, они помещаются в изоляционный пластмассовый корпус. Но иногда их необходимо настраивать, и тогда происходит вскрытие защиты. Чтобы избежать возможных травм, используют развязывающий трансформатор безопасности. Полезен он также будет и при ремонте таких устройств. Конструктивно они состоят из двух одинаковых обмоток, каждая из которых рассчитана на сети. Как правило, мощность трансформаторов подобного типа колеблется в диапазоне 60-100 Вт, это оптимальные параметры для настройки различной электроники.

На чем выполнять конструкцию

Большинство литературы рекомендует выполнять конструирование простых схем на монтажных платах. В настоящее время с этим совсем просто. Существует большое разнообразие монтажных плат с различными конфигурациями посадочных отверстий и печатных дорожек.

Принцип монтажа заключается в том, что детали устанавливаются на плату в свободные места, а затем нужные выводы соединяются между собой перемычками, как указано на принципиальной схеме.

При должной аккуратности такая плата может послужить основой для множества схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегреть радиоэлементы и печатные проводники будет сведен к минимуму.

Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.

Радиолюбители высокой квалификации могут сами разработать рисунок печатной платы и выполнить его на фольгированном материале, на котором затем паять радиоэлементы. Разработанная таким образом конструкция будет иметь оптимальные габариты.

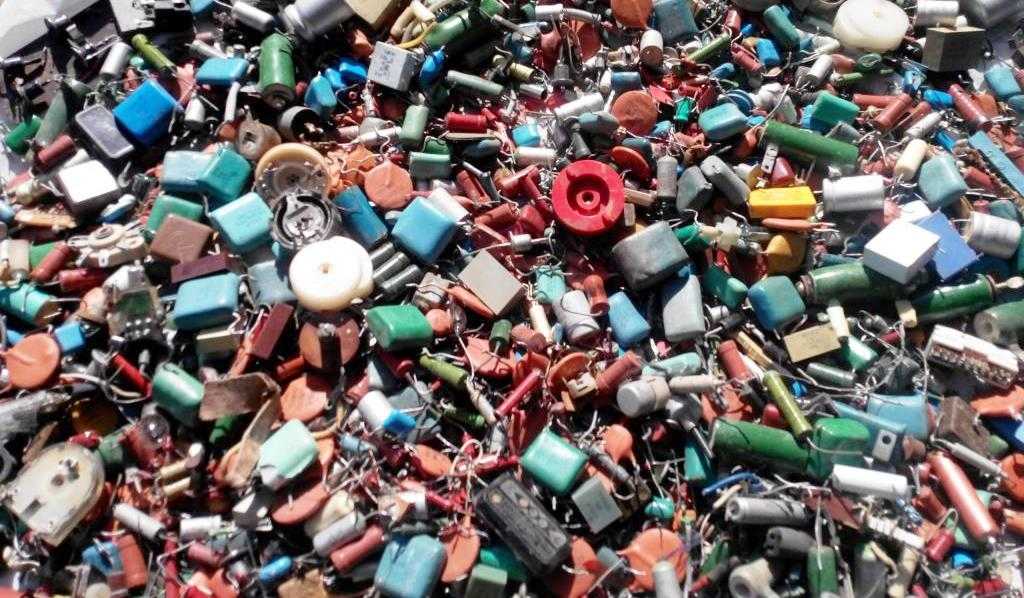

Где взять ненужные радиокомпоненты

Вопрос совсем смешной для бывших «рабов электроники». Однако, если приведенные примеры глубоко запали в душу, а «золотого запасу не мае», смело шагайте к мусорным бакам.

Рядом с ними периодически появляются негодные телевизоры, компьютеры и другие всевозможные гаджеты. Берете отвертку, пассатижи и… перед вами волшебное царство их внутреннего содержимого. Только будьте осторожны, и не «нарвитесь» на какой-нибудь взрыв кинескопа!

Замечу, есть еще один альтернативный способ содействия реализации правительственной программы по очистке страны от мусора: продайте старые радиокомпоненты тем, кто извлекает из них драгметаллы. Или займитесь этим сами в соответствии с рекомендациями статьи «Аффинаж драгметаллов: золота, серебра и палладия из радиодеталей своими руками в домашних условиях». Удачи!

Приветствую тебя, читатель! Сегодня будет души пост. Привожу Топ 10 лучших поделок из старых радиодеталей. Еще на заре своей дружбы с паяльником мне попалась баночка со старыми радиодеталями — в основном они были все сгоревшие. Их было жалко выкидывать, особенно мне, тогда неискушенному любителю. Я начал думать что с ними сделать и решил сделать человечков и жуков. Резисторы и конденсаторы для этого хорошо подходят. К тому же, такие поделки хороши для отработки навыков пайки.

Внимание — все фото представлены только для ознакомления! Все права на фото принадлежат их авторам. Чтобы найти лучшие поделки из старых радиодеталей, мне пришлось провести несколько часов в поисках по картинкам

Но я их нашел. Распределение мест проводилось с учетом сложности, времени изготовления, художественного замысла и количества примененных радиодеталей, а также на основании личных симпатий. Начнем с 10-го места

Чтобы найти лучшие поделки из старых радиодеталей, мне пришлось провести несколько часов в поисках по картинкам. Но я их нашел. Распределение мест проводилось с учетом сложности, времени изготовления, художественного замысла и количества примененных радиодеталей, а также на основании личных симпатий. Начнем с 10-го места.

Мини-роботы из радиодеталей

Супружеская пара Ленни и Мэриэль Ленфстейес (Lenny and Meriel Lenfesteys) из Британии на протяжении двух лет создают креативных маленьких роботов (Sparebots) из старых радиодеталей. Супруги соблюдают одно правило: величина ни одной детали не должна превышать 4 см.

В принципе, материалы для создания роботов могут использоваться любые: проволока, припой, светодиоды, конденсаторы, просто диоды и резисторы и т.д. Все роботы получаются достаточно маленькие и снимаются макросъемкой.

К каждой работе супруги пишут свою уникальную историю создания, а своих созданий называют Sparebots.

Бижутерия из радиодеталей своими руками — Мастер-классы

Если у вас есть в хозяйстве старый неработоспособный пульт от телевизора или завалялась трубка от старого радиотелефона с цифровыми клавишами, и вы не выбрасываете этот хлам, то считайте, что настоящий мастер-класс составлен специально для вас. Мы расскажем вам, как преобразовать устаревшие гаджеты в уникальную бижутерию, как заменить традиционные дорогие самоцветы совершенно бесплатными материалами.

Себестоимость украшения «на стыке моды и высоких технологий» оказывается копеечной. Все, что придется приобрести — это суперклей (например, цианоакрилатный), дешевые браслеты и заготовки колец. Делать бижутерию будем из телевизионного пульта.

Разберем пульт. Это можно сделать аккуратно отверткой, или попросту сломав гаджет. Он вам больше не понадобится.

Посмотрите на эти красочные запчасти!

Кнопки, будто сами напрашиваются на то, чтобы стать уникальным аксессуаром.

Кольцо «On Demand»

Отделяем кнопку от общей резиновой пластины. Загибаем «печатку» заготовки перстня используя плоскогубцы, как показано на фотографии. Добавляем немного клея.

Колечко из печатной платы

Для нашего второго кольца вырежем круглый кусочек печатной платы. Чтобы угадать с размером, обозначим на плате контур. Кружочек можно аккуратно выпилить бормашинкой с алмазной круговой насадкой (продается в медтехнике), а можно «выкусать» кусачками. Во втором случае края желательно обработать напильником.

Чтобы колечко не выглядело слишком просто, украсим его спиралькой из алюминиевой проволоки. Спиральку также приклеим суперклеем.

Браслет из кнопок

Основу для браслета мы склеили из двух идентичных колец, потому что ничего другого под рукой не оказалось. Кнопки предварительно отделены от резиновой основы, как показано на фотографии.

Браслет из кусочков плат

Для этого браслета мы склеили несколько колец вместе, чтобы сделать его более широким. Кусочки платы были «выкушены» кусачками, а края обработаны.

Вот такое пополнение коллекции бижутерии. Проще не придумаешь.

Ранее мы уже совершали ряд попыток экспериментального изготовления бижутерии из радиодеталей своими руками. Вот, к примеру, украшения из печатных плат с чипами — несколько кулонов и кольцо. Колье «Резистор» — настоящее ожерелье из ненужных радиодеталей, а кулон «Медное солнце» — композит бесколлекторного двигателя CD-ROM с бисером. И еще кольцо и серьги из радиодеталей оригинальные «Админские».

Тэг: Изобразительное искусство

Прикольные человечки из радиодеталей

Ни что не мешает и Вам придумать что-то оригинальное свое. За рубежом подобное творчество носит название Sparebots.

Мы же начнем «кастинг» поделок из ненужных радиокомпонентов с фигурок людей. Рассмотрим наиболее удачные и выразительные.

Судя по количеству исполнителей это группа «Битлз». В любом случае такую поделку можно подарить другу гитаристу. Диски – негодные литиевые батарейки.

Будь Ваш друг баянистом или строителем – любого из них можно спаять. Голова баяниста – проволочный потециометр.

Как видите, нашелся подходящий образ и для штангиста и для балерины. Кусок старой печатной платы прекрасно работает в качестве подставки.

Эти молодые люди решили познакомиться. Туловище парня – герконовое реле.

Примерно вот так выглядят люди, которые нравятся друг другу. В этой поделке используется только три разновидности радиодеталей: микросхемы, резисторы и конденсаторы.

В итоге брачного союза появляются дети, которых воспитывают взрослые. Пусть светодиоды намекают на их «светлые головы».

Этот парень успешно сдал ЕГЭ и поступил в институт. Парня зовут Дима, а полное имя его кота – Маркус. Наверное, старый диод лучше всего подходит для имитации мордочки животного.

Столешница – «цельнотянутый» микропроцессор КР580ИК80А с системой команд INTEL8080A. Поделку паял автор материала сам, так что есть возможность оценить монтаж элементов по фото снизу.
