5 идей для поделок из светодиодов своими руками

Поделки из лампочек

Что нам понадобиться

Сразу определимся с напряжением:

— 220В

– не подходит, для освещения, используется только в качестве подсветки на улице. Свет пульсирует и такого светильника в жилом помещении быть не должно.

— 24В

– популярное напряжение светодиодных лент в сфере мощной подсветки, например, используют при организации подсветки ниш из гипсокартона, ниш в потолке, подсветки вывесок и витрин. В общем там, где нужна большая мощность. Главный недостаток — не везде и не всегда можно купить блоки питания с таким выходным напряжением.

— 12В

– универсальное напряжение. Такую ленту можно запитать от бортовой сети автомобиля или мотоцикла, а дома использовать с блоком питания. Их можно найти в любом магазине электротоваров, или использовать ненужные БП от бытовой техники, для маломощных светильников подойдет БП от роутера.

В первую очередь нужно выбрать светодиодную ленту. В магазинах представлено много брендов и безымянных товаров, также можно заказать с алиэкспресс. Но если вы хотите, чтобы изделие случило долго нужно подойти к выбору ответственно. Специалисты утверждают, что оптимальным соотношением цены и качества обладают ленты такого производителя, как Arlight.

Есть и другие варианты, которые заслуживают внимания, например, такие как:

Такие бренды, как Philips, Osram или Cree – по праву считаются лучшими, но их продукцию нельзя назвать бюджетной. Например, есть OSRAM VF900-G2-830-05 61.2Вт 24В BT1 — это лента белого цвета, её стоимость 6000 рублей за 5 метров. Тогда как стоимость белой ленты Arlight находится в районе 500-600 рублей за 5 метров (речь идёт о лентах типа SMD5050, 3528, 2835 c количеством светодиодов 60-120 штук на погонный метр).

Кроме светодиодной ленты нужно купить блок питания. Для светильника может быть 2 варианта:

1. В перфорированном корпусе

с клеммниками для подключения проводов. Это те блоки питания, которые выглядят как плата, накрытая перфорированной крышкой, провода к ним подключаются с помощью клеммников. Их класс защиты обычно IP20.

2. В закрытом корпусе

со штекером и вилкой или проводами для подключения ленты и питающего напряжения. Блоки питания со штекером и вилкой внешне похожи на блоки питания для ноутбуков — если их использовать для поделок, то их внешний вид будет не таким кустарным. Такие БП бывают как герметичными (IP66-6i8), так и не герметичными (IP20), но их корпус все равно исключает поражение электрическим током, и предотвращает случайные касания токопроводящих частей под высоким напряжением.

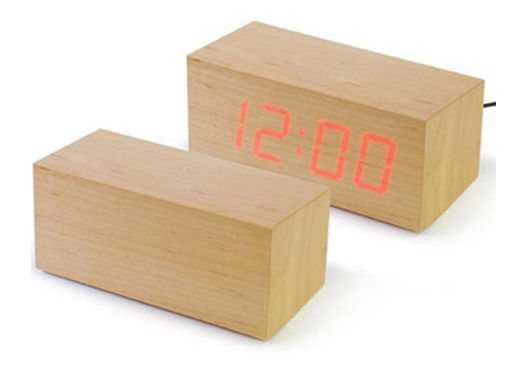

Схемы часов на светодиодах

Существует несколько способов реализации часов на светодиодах. Это могут быть уличные или настенные устройства. Сложность лишь в том, что не каждый пользователь сможет без подготовки справиться с программируемыми элементами.

Примеры схем для часов:

  1. Уличные часы . Для их реализации потребуется 2 дисплея, один из которых будет на самом корпусе, а второй может быть вынесен, куда потребуется. Кроме временной шкалы, схема часов может быть также рассчитана на обозначение даты и температурных показателей. Сложность заключается не только в программировании схемы, но также в её прошивке, поэтому данный вариант применения светодиода подходит лишь для уверенных в себе радиолюбителей.

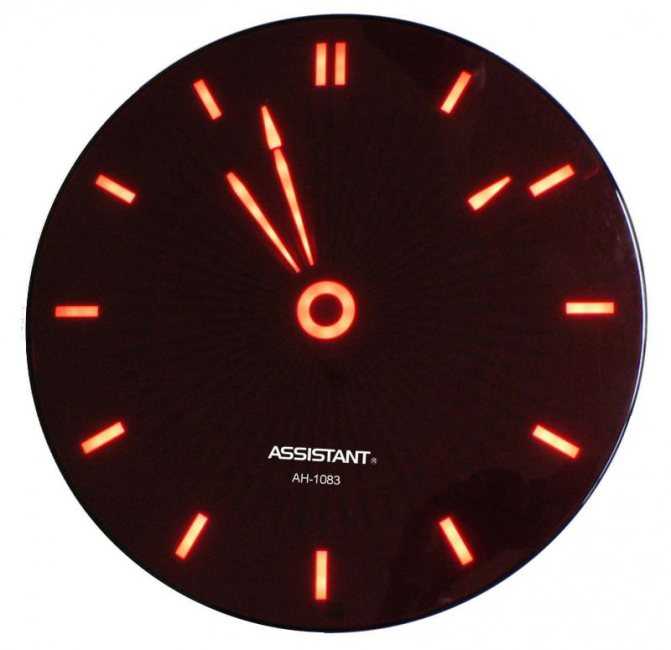

  2. Настенные часы . Исходником для светодиодных часов могут послужить обычные аналоговые. Стрелочные часы имеют один существенный недостаток – их показания довольно сложно разглядеть в темноте или с большого расстояния. Взяв на вооружение вольтметр, амперметр и светодиоды, эту ситуацию довольно просто исправить. На циферблате размещается 24 светодиода (по 12 для часов и минут соответственно), а касательные выполняют функции стрелок. Для включения освещения в вечернее время можно поставить таймер.

Схемы со светодиодами для велосипедистов

Светодиоды дают множество возможностей протюннинговать велосипед. Он будет не только интересно смотреться, удивляя каждого встречного необычной подсветкой, но самое главное – езда в темное время суток станет абсолютно безопасной.

Усовершенствовать велосипед с помощью включения в схему светодиода можно несколькими способами:

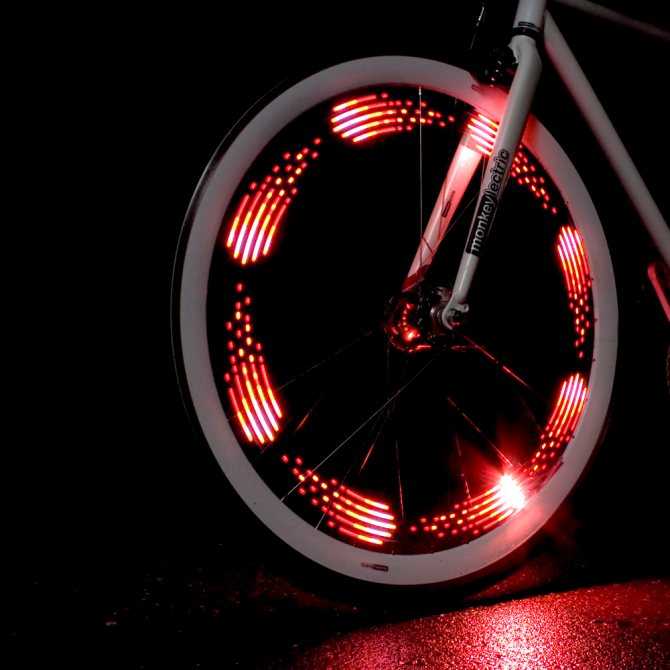

Установка светодиодов на спицы

Потребуется: сами светодиоды, провода для монтажа, изолента, батарейки или любой другой источник питания, выключатель, паяльник (иногда также вольтметр и амперметр).

  • к выводам светодиодов припаять провода, накрепко изолируемых их лентой;
  • закрепляем диоды на каждой из спиц, используя пластиковые стяжки;
  • производим последовательное подключение светодиодов, закрепляем выключатель;
  • на втулке колеса крепим батарейку.

Поделки из лампочек для новогоднего настроения

У рукодельниц всегда в запасе есть такие «заготовки», и они создают из них настоящие шедевры для детей, вместе с детьми к конкурсам, выставкам, праздникам для детского сада или школы. Это могут быть и герои любимых мультфильмов, и елочные игрушки, и более сложные варианты.

Украшаем елку

Бумажные снежинки, гирлянды, герои праздника из текстиля – это все избитые варианты. Порадовать ребенка, занять его на какое-то время, удивить его одногруппников или одноклассников можно необычными украшениями.

Самая простая технология предполагает использование элементов декора с эффектом мерцания (пайетки, блестки, стразы), звездочек, снежинок, нарезанных из цветной глянцевой бумаги, или искусственного снега.

Кроме этого нужно подготовить атласные ленты или веревочки для оформления петелек, с помощью которых игрушки будут развешаны на елке.

Первый вариант – блестящие фонарики из старых лампочек.

Для поделки нужны кроме основы, клей ПВА, кисть для него, блестки и емкость, куда их можно насыпать (или несколько, если будут использоваться разные оттенки).

Первый шаг – очистка стеклянной поверхности на заготовках. Этим должны заниматься взрослые. Можно протереть колбы спиртом (обычным, нашатырным) или жидкостью для снятия лака.

Подготовленные и высушенные детали, точнее их стеклянную часть, жирно промазываем клеем ПВА и посыпаем блестками.

Теперь нужно решить, как оформить крепление – будет это ленточка, проволочка или ниточка. Любым материалом плотно обматываем цоколь, формируем петельку такого размера, чтобы через нее проходила елочная веточка, закрепляем. Если использовалась нитка или проволока, «прячем» ее – покрываем цоколь серебряной или золотой краской из баллончика.

Второй вариант – фонарики в «сахарной» посыпке. Сделать такую поделку из лампочки еще проще.

Понадобятся акриловые краски и искусственный снег. Снег многие рукодельницы делают сами:

Колбы покрываем несколькими слоями акриловой краски. Последний слой не просушиваем, а сразу покрываем искусственным снегом. Уникальная новогодняя игрушка готова.

Третий вариант – оформление фонариков в технике декупаж.

Работать в этой технике можно даже тем, у кого нет опыта в рукоделии. Суть ее заключается в оклеивании основы картинками.

Подготовить нужно:

  • перегоревшие осветительные элементы;
  • акриловые краски и лак;
  • клей ПВА, кисти и/или мелкопористые губки;
  • декупажные или простые салфетки с небольшими рисунками.

Основу обезжириваем, окрашиваем и высушиваем.

Из клея ПВА готовим раствор для декупажа в пропорции 1*1. Из салфеток создаем «сюжеты» — руками вырываем выбранные для декора картинки.

Картинки прикладываем и разглаживаем кистью, смоченной в растворе клея от центра к краям.

После оформления заготовку тщательно просушиваем, осторожно ошкуриваем и покрываем акриловым лаком. Еще раз просушиваем, крепим петельку, и оригинальная елочная игрушка готова

Окрашенную лампочку можно превратить в очаровательного зверька – пингвина, свинку, или в снеговичка, Деда Мороза.

В этом случае на заготовке, покрытой ровным слоем акриловой краски, прорисовывают черты лица или мордочки героя, рисунок просушивают, затем поделку покрывают лаком. Завершительный этап – оформление цоколя. Его лучше закрыть текстилем, сформировав из ткани шапочку с петелькой для подвешивания на елке.

Светящиеся светодиодные украшения своими руками

Затратив всего немного времени можно сделать необычные украшения, которые видны не только в освещённом помещении но и в темноте, что выделит Вас среди других людей, потому что мы будем делать не обычную бижутерию, а светодиодные украшения. Следуя этой инструкции можно сделать своими руками свои уникальные светящиеся в темноте серьги, брошки или кулон со светодиодами.

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Материалы и инструменты которые нам понадобятся для этой самоделки:

  • Узкие плоскогубцы;
  • Обычные плоскогубцы;
  • Кусачки;
  • Паяльная станция или паяльник;
  • Пинцет;
  • Двусторонний скотч;
  • Листок бумаги;
  • Выпрямленная латунная проволока диаметром 1 мм;
  • SMD 1206 светодиоды;
  • Батарейка типа «таблетка» (CR2016, CR2025, CR2032, ..);
  • Оловянный припой;
  • Флюс.

Светящиеся светодиодные украшения своими руками

Как сделать украшения из светодиодов, процесс изготовления:

Для создания светодиодного украшения для начала распечатайте один из моих шаблонов, скачать их можно отсюда, в дальнейшем Вы можете создавать и свои собственные шаблоны со своими задумками украшений. Шаблон Вам поможет создать точную форму украшения, будь то серьги или кулон. Сейчас мы будем делать светящийся кулон.

Светящиеся светодиодные украшения своими руками

Согните латунный прут с помощью плоскогубцев по форме контура на шаблоне. Не торопитесь, сделайте это как можно ровно и красиво.

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Смажьте спаиваемое место флюсом и аккуратно спаяйте с помощью паяльника с оловянным припоем концы вместе, флюс поможет олову прилипать к латуни.

Светящиеся светодиодные украшения своими руками

Один совет, чтобы удерживать все детали перед пайкой на своём месте и они никуда не двигались то используйте двусторонний скотч, наклеивайте его на бумагу, а детали уже сверху него.

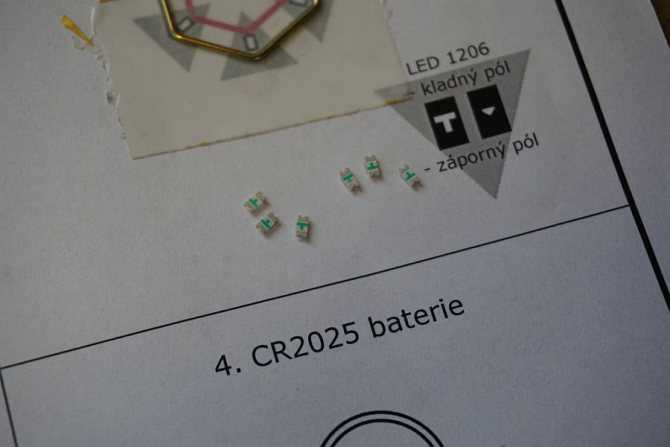

Поместите все светодиоды в правильные положения, и затем припаяйте их. Имейте в виду, что светодиоды имеют электрическую полярность, и размещайте их в правильном положении, чтобы они работали. Посмотрите на мой шаблон, там есть схема, объясняющая как Вам нужно их размещать.

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Второй совет: не используйте разные цвета светодиодов в одном ожерелье. Разные цвета светодиодов имеют разное напряжение питания, и они могут сливаться в один цвет.

Третий совет: двухсторонняя лента при нагреве теряет липкость, поэтому у Вас есть только одна попытка припаять светодиод к проволоке.

Кукла в пышном платье

По схожему с цветком принципу можно смастерить и красивый ночник на батарейках. Для него, кроме фабричного прибора, понадобится кукла Барби или Винкс. Можно брать отыгравших свое «ветеранов» без ног и дарить им вторую жизнь.

Последовательность действий следующая.

  1. Снять при помощи кусачек или открутить кукле ноги.
  2. Проделать отверстие под шуруп в центре плафона и в нижней части куклы, соединить их.
  3. Превратить плафон в юбку красавицы, наклеив на него каскадом лепестки из фоамирана.
  4. Можно сделать их, как описано выше. Или вырезать одиночные заготовки произвольной формы. Главное правило: наклеивать вплотную друг к другу и слоями.
  5. По желанию декорировать фоамираном лиф платья, сделать украшения в волосы куклы или маленький букетик ей в руки.

Кроме того, его удобно переставлять с места на место. Девочкам очень нравится брать такой ночник в свои «домики» или «палатки». А вечером кукла занимает законное место на прикроватной тумбочке.

Детали

В схемах можно использовать любые светодиоды видимого света. Конечно, сверх-яркие будут выглядеть… ярче. Там где нужно чтобы светодиод мигал, нужно, соответственно использовать мигающий светодиод.

Что касается резисторов, — совсем не обязательно чтобы их сопротивления были такими как на схеме. Те резисторы, которые на 100 Ом могут быть сопротивлением от 100 Ом до 500 Ом. Резисторы указанные на схеме по 100 кОм должны быть любого сопротивления, но не ниже 10 кОм (чем больше, тем лучше). Резисторы на 10 Ом могут быть от 0 Ом до 20 Ом (чем меньше тем лучше).

Конечно же «скульптуры» могут быть и другими — экспериментируйте!

Каравкин В. РК-2016-09.

Собираем светильник (+ 3 идеи)

Теперь, когда мы разобрались и выбрали комплектующие приступаем к сборке светильника, нам нужно:

1. Подключить светодиодную ленту к источнику питания. Это можно сделать, припаяв провода от БП к контактным площадкам ленты или с помощью коннекторов. Если на выходе БП круглый штекер – есть специальные ответные части (гнёзда) с клеммниками для подключения к проводам ленты. Это будет удобно если светильник в процессе работы предполагается отсоедиять от блока питания или использовать автономно, например, от аккумулятора.

2. Установить светодиодную ленту в корпус готового светильника или сделать его самостоятельно.

О том, какпаятьирезатьсветодиодные ленты мы рассказывали в статьях ранее. Источник

Подготовка

В перечень главных преимуществ этого «материала» можно включить не только его доступность, но и разнообразие форм, размеров. К минусам – лампочку для поделки нужно правильно подготовить

В большинстве случаев ее придется разобрать своими руками, причем делать это нужно очень осторожно – корпус элемента очень хрупкий. Детям эту работу доверять не рекомендуется, они могут пораниться, если колба разобьется, лопнет

«Строение» лампочки Ильича (накаливания) и светодиодной:

Для каждого из типов есть свой порядок выемки лишних элементов, которые будут портить внешний вид поделки или мешать ее изготовлению. Если изделие предназначено для выставок в детском саду или школе, основу лучше не разбирать – технология подойдет для самых маленьких мастеров, конечная «продукция» будет безопасной.

Подготовка обычной лампочки

Основная задача этого шага при создании поделки из лампочки – удалить осветительные элементы, электроды и штенгель.

Из инструментов нужны будут отвертка и тонкогубцы.

Порядок разборки пошагово:

Контакт «на дне» цоколя захватываем тонкогубцами и осторожно расшатываем. Когда элемент «освобожден», вытягиваем его.
Разламываем пассатижами изоляцию цоколя из толстого стекла

Придется приложить усилия, но действовать нужно крайне осторожно.
Удаляем кусочки изоляции, вынимаем из колбы содержимое.
Очищаем стекло изнутри мягкой тряпочкой, намотанной на отвертку или карандаш.

Светодиодный вариант

Такие лампочки мастерицы используют, как правило, целиком при изготовлении поделок, или берут от них только рассеиватель из матового стекла.

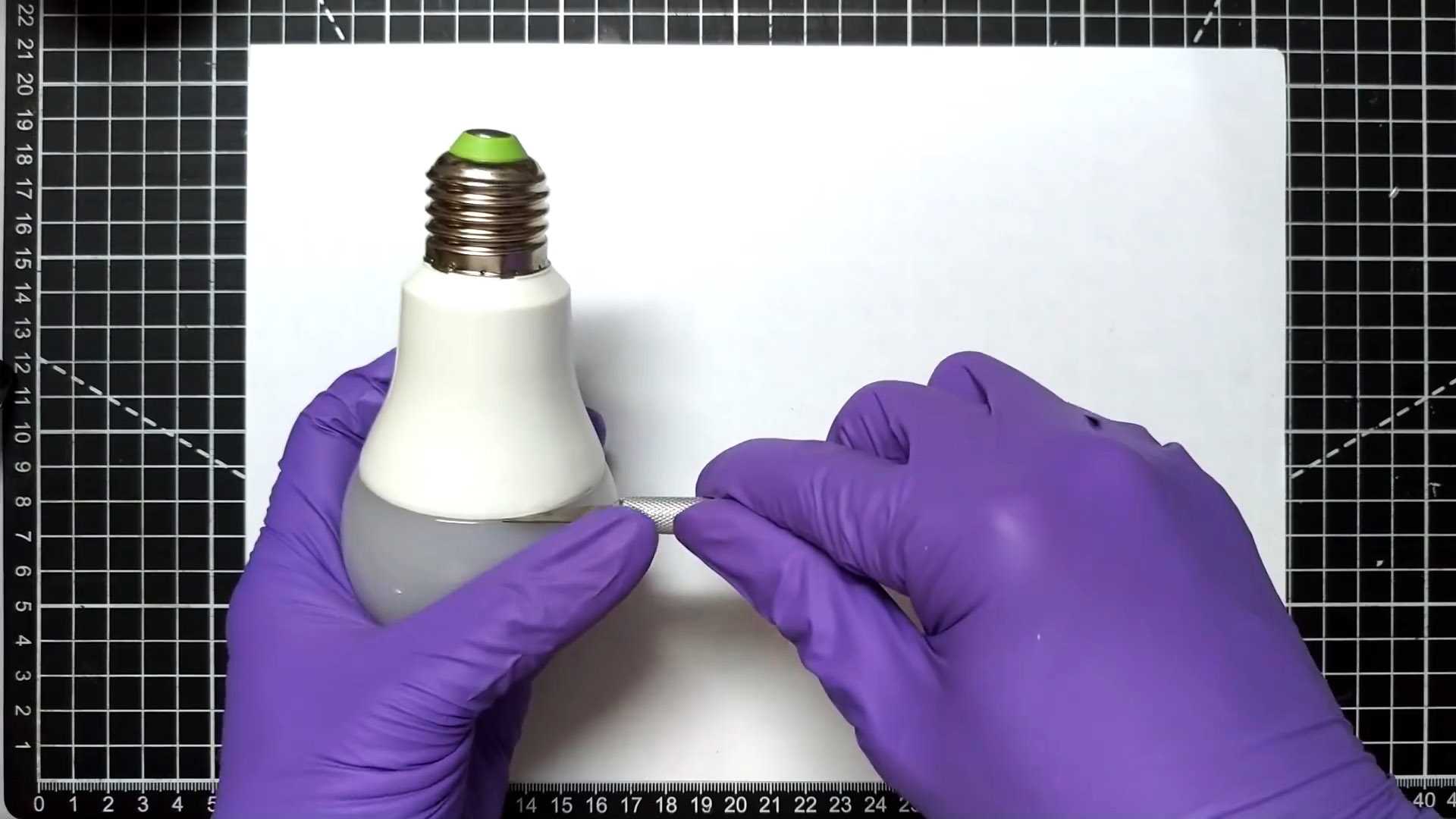

Отделить его несложно, но действовать нужно аккуратно. На некоторых моделях он крепится на защелки, на некоторых фиксируется с помощью герметика.

Первый шаг – определяем тип крепления. Герметик можно разглядеть через лупу

Если его следов не замечено, осторожно двигаем рассеиватель, стараемся сместить его. Не получается? Значит под воздействием тепла детали «схватились», и понадобится нож с тонким лезвием, узким кончиком

С его помощью аккуратно «раздвигаем» элементы до щелчка, затем снова шевелим стекло.

Если колба «посажена» на герметик или силикон, то для ее отделения от радиатора понадобятся:

  • одноразовый медицинский шприц;
  • максимально тонкое шило;
  • растворитель.

Шилом проводим по линии соединения, чтобы на герметике осталась канавка. В шприц набираем растворитель и тонкой струйкой проливаем всю канавку по кругу. Через пару минут можно попытаться снять рассеиватель с основы лампочки. Осталось чисто протереть деталь, и можно приступать к работе над поделкой.

Сделать своими руками из такого колпачка можно что угодно – оригинальные инсталляции, миниатюрные вазочки и многое другое. Фото-идеи и мастер-классы можно подсмотреть у опытных рукодельниц.

Индикатор скрытой проводки

Этот прибор поможет найти проводку под слоем штукатурки или обнаружить точное место ее неисправности. Чувствительность прибора позволяет найти провод под напряжением на расстоянии до 5 см, что обычно вполне достаточно.

Конструкция представляет собой аналог составного транзистора, к входу которого подключена антенна. Электромагнитное поле провода, который должен быть под напряжением, но не обязательно под нагрузкой, улавливается антенной и открывает транзисторы Т1, Т2. Те в свою очередь зажигают светодиод LED1.

В конструкции можно использовать транзисторы КТ3102 и любой индикаторный светодиод. Антенна представляет собой отрезок медного обмоточного провода длиной 20-30 см, свернутого на оправке в спираль.

Общее освещение

С момента создания мощных белых светодиодов, стало понятно, что они не оставят шансов на существование традиционным источникам света. На основе светодиодов можно создавать светотехнические изделия практически любого назначения, что и делается в настоящее время как на промышленном, так и на любительском  уровне.

Для того чтобы изготовить светодиодный светильник или лампу своими руками, сегодня даже не обязательно обладать знаниями в области электроники и электротехники. На рынке сейчас широко представлены так называемые наборы для изготовления светодиодных светильников, которые обычно состоят из трех основных частей: светодиодного модуля (или модулей), источника питания и корпуса.

Выполнив ряд простых инструкций, получаем готовый светильник. Причем такие поделки, помимо интересного времяпрепровождения в процессе сборки, дают нам реальный экономический эффект при дальнейшем использовании. Естественно, при условии использования качественных комплектующих.

Если у человека имеются радиолюбительские навыки, то фронт работ со светодиодами становится значительно шире. Своими руками можно полностью модернизировать освещение в собственной квартире. Главное следить за тем, чтобы всё было эстетично и безопасно. Самоделки работающие от сети 220 В, выполненные дилетантом, могут привести к страшным последствиям.

Самое простое, что можно сделать – это заменить все цокольные лампы на светодиодные, собственного изготовления, не трогая при этом люстры и светильники. Корпус лучше использовать покупной, т.к. вытачивать самому радиатор из алюминия, вряд ли кому-то покажется интересным и полезным занятием. Источник питания можно изготовить самостоятельно (при наличии соответствующих знаний и опыта), а можно также взять готовый, подобрав по параметрам, соответствующим светодиодному модулю.

В зонах, где требуется повышенная освещенность, например над кухонным столом, можно сделать местное освещение на основе светодиодных лент или узких светодиодных линеек. Такого рода поделки также реализуются достаточно просто.

Светильники на лестничных клетках, которые работают круглосуточно тоже целесообразно заменить на светодиодные.  Такие самоделки с целью экономии можно выполнить в корпусах существующих светильников, благо мощности там требуются не большие.

https://youtube.com/watch?v=v1L9PUCXpsc

  • https://www.asusfone.ru/poleznye-sovety/5-idej-dlja-podelok-iz-svetodiodov-svoimi-rukami
  • http://ledno.ru/svetodiody/samodelki
  • https://le-diod.ru/prakticheskoe-primenenie/chto-mozhno-sdelat-iz-svetodiodov/

Общее освещение

С момента создания мощных белых светодиодов, стало понятно, что они не оставят шансов на существование традиционным источникам света. На основе светодиодов можно создавать светотехнические изделия практически любого назначения, что и делается в настоящее время как на промышленном, так и на любительском  уровне.

Для того чтобы изготовить светодиодный светильник или лампу своими руками, сегодня даже не обязательно обладать знаниями в области электроники и электротехники. На рынке сейчас широко представлены так называемые наборы для изготовления светодиодных светильников, которые обычно состоят из трех основных частей: светодиодного модуля (или модулей), источника питания и корпуса.

Выполнив ряд простых инструкций, получаем готовый светильник. Причем такие поделки, помимо интересного времяпрепровождения в процессе сборки, дают нам реальный экономический эффект при дальнейшем использовании. Естественно, при условии использования качественных комплектующих.

Если у человека имеются радиолюбительские навыки, то фронт работ со светодиодами становится значительно шире. Своими руками можно полностью модернизировать освещение в собственной квартире. Главное следить за тем, чтобы всё было эстетично и безопасно. Самоделки работающие от сети 220 В, выполненные дилетантом, могут привести к страшным последствиям.

Самое простое, что можно сделать – это заменить все цокольные лампы на светодиодные, собственного изготовления, не трогая при этом люстры и светильники. Корпус лучше использовать покупной, т.к. вытачивать самому радиатор из алюминия, вряд ли кому-то покажется интересным и полезным занятием. Источник питания можно изготовить самостоятельно (при наличии соответствующих знаний и опыта), а можно также взять готовый, подобрав по параметрам, соответствующим светодиодному модулю.

В зонах, где требуется повышенная освещенность, например над кухонным столом, можно сделать местное освещение на основе светодиодных лент или узких светодиодных линеек. Такого рода поделки также реализуются достаточно просто.

Светильники на лестничных клетках, которые работают круглосуточно тоже целесообразно заменить на светодиодные.  Такие самоделки с целью экономии можно выполнить в корпусах существующих светильников, благо мощности там требуются не большие.

Что нам понадобиться

Сразу определимся с напряжением:

— 220В

– не подходит, для освещения, используется только в качестве подсветки на улице. Свет пульсирует и такого светильника в жилом помещении быть не должно.

— 24В

– популярное напряжение светодиодных лент в сфере мощной подсветки, например, используют при организации подсветки ниш из гипсокартона, ниш в потолке, подсветки вывесок и витрин. В общем там, где нужна большая мощность. Главный недостаток — не везде и не всегда можно купить блоки питания с таким выходным напряжением.

— 12В

– универсальное напряжение. Такую ленту можно запитать от бортовой сети автомобиля или мотоцикла, а дома использовать с блоком питания. Их можно найти в любом магазине электротоваров, или использовать ненужные БП от бытовой техники, для маломощных светильников подойдет БП от роутера.

В первую очередь нужно выбрать светодиодную ленту. В магазинах представлено много брендов и безымянных товаров, также можно заказать с алиэкспресс. Но если вы хотите, чтобы изделие случило долго нужно подойти к выбору ответственно. Специалисты утверждают, что оптимальным соотношением цены и качества обладают ленты такого производителя, как Arlight.

Есть и другие варианты, которые заслуживают внимания, например, такие как:

Такие бренды, как Philips, Osram или Cree – по праву считаются лучшими, но их продукцию нельзя назвать бюджетной. Например, есть OSRAM VF900-G2-830-05 61.2Вт 24В BT1 — это лента белого цвета, её стоимость 6000 рублей за 5 метров. Тогда как стоимость белой ленты Arlight находится в районе 500-600 рублей за 5 метров (речь идёт о лентах типа SMD5050, 3528, 2835 c количеством светодиодов 60-120 штук на погонный метр).

Кроме светодиодной ленты нужно купить блок питания. Для светильника может быть 2 варианта:

Маячок на базе светодиода

На основе мультивибратора можно собрать простенький маячок на светодиодах, который поможет без труда найти любой предмет в темное время суток. Владельцы домашних животных нередко вешают такие устройства на ошейник питомца, чтобы быть в курсе любых его передвижений.

Типичная схема включения состоит из несимметричного мультивибратора на биполярных транзисторах разной проводимости (стандартное обозначение – VT2 и VT3). Устройство генерирует короткие импульсы с небольшим интервалом (2-3 секунды). Можно переработать схему под 2 или 3 светодиода.

Источником освещения может послужить любой мощный светодиод, а датчиком – фототранзистор.

Идея заключается в том, чтобы в светлое время напряжение на эмиттерном переходе было низким (вольтметр поможет измерить его и отладить), и он запирался, а в темное – транзистор начинает генерировать импульсы, освещая помещение при помощи светодиода.

Другие идеи декора для интерьера

«Продвинутые» умельцы не останавливаются на достигнутом. Светодиодные ленты и гирлянды не покупаются, а собираются из заказанных в Китае обычных сверхъярких светодиодов с напряжением питания 2,2 (цветные, монохромные) или 3 вольта (белые различных оттенков).

Имея под рукой тонкие провода, например, из сигнального кабеля, можно создать ряд в прозрачном (внутренний диаметр до 8 мм) шланге, прозрачном корпусе гелевой ручки и так далее. Светильники, проводом для которых может послужить «пружинящий» шнур от домашнего телефона или таксофона, выглядят оригинально – их можно, как свечи, подвесить на любой высоте либо даже создать «многосвечовую» люстру. В последнем случае либо используется оправа от старой люстры, в которой вышли из строя патроны цокольных ламп или сгорела «родная» электроника, либо такая оправа (остов) изготавливается самостоятельно – из стальных полос, профтрубы и шпилек с гайками и шайбами.

О том, как сделать 3D LED лампу из светодиодной ленты своими руками, вы можете узнать из видео ниже.

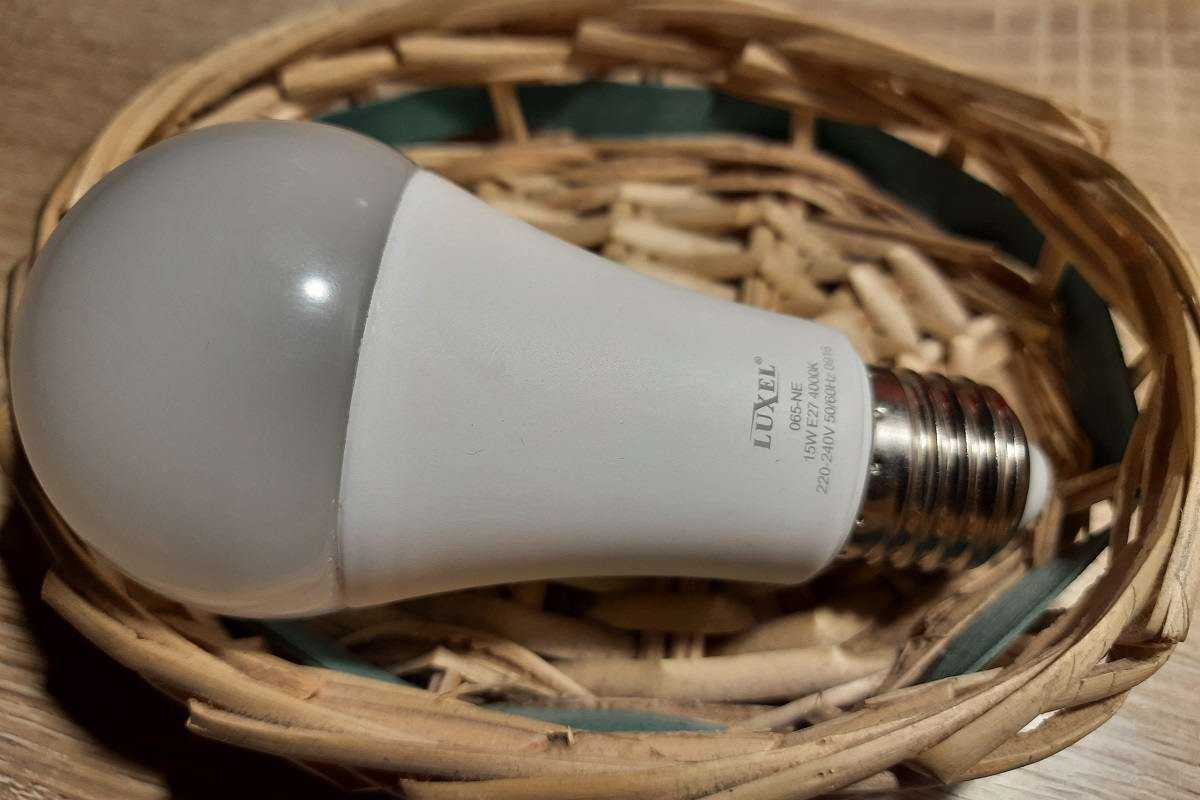

Вторая жизнь светодиодных лампочек

Светодиодные лампочки плотно вошли в жизнь современного человека. Люди скупают их по причине экономии, ведь они наматывают меньше электроэнергии, чем привычные лампы накаливания.

Такая экономия имеет и обратную сторону, ведь светодиодные лампочки стоят на порядок дороже ламп Ильича. Вдобавок, в некоторых квартирах их можно насчитать десятки штук. Особо долгим сроком службы они не отличаются. Поэтому, постоянно приходиться отдавать немалую сумму денег за новые.

Но к счастью, в большинстве случаев, светодиодки поддаются ремонту в домашних условиях. Об этом и пойдёт речь в данной статье.

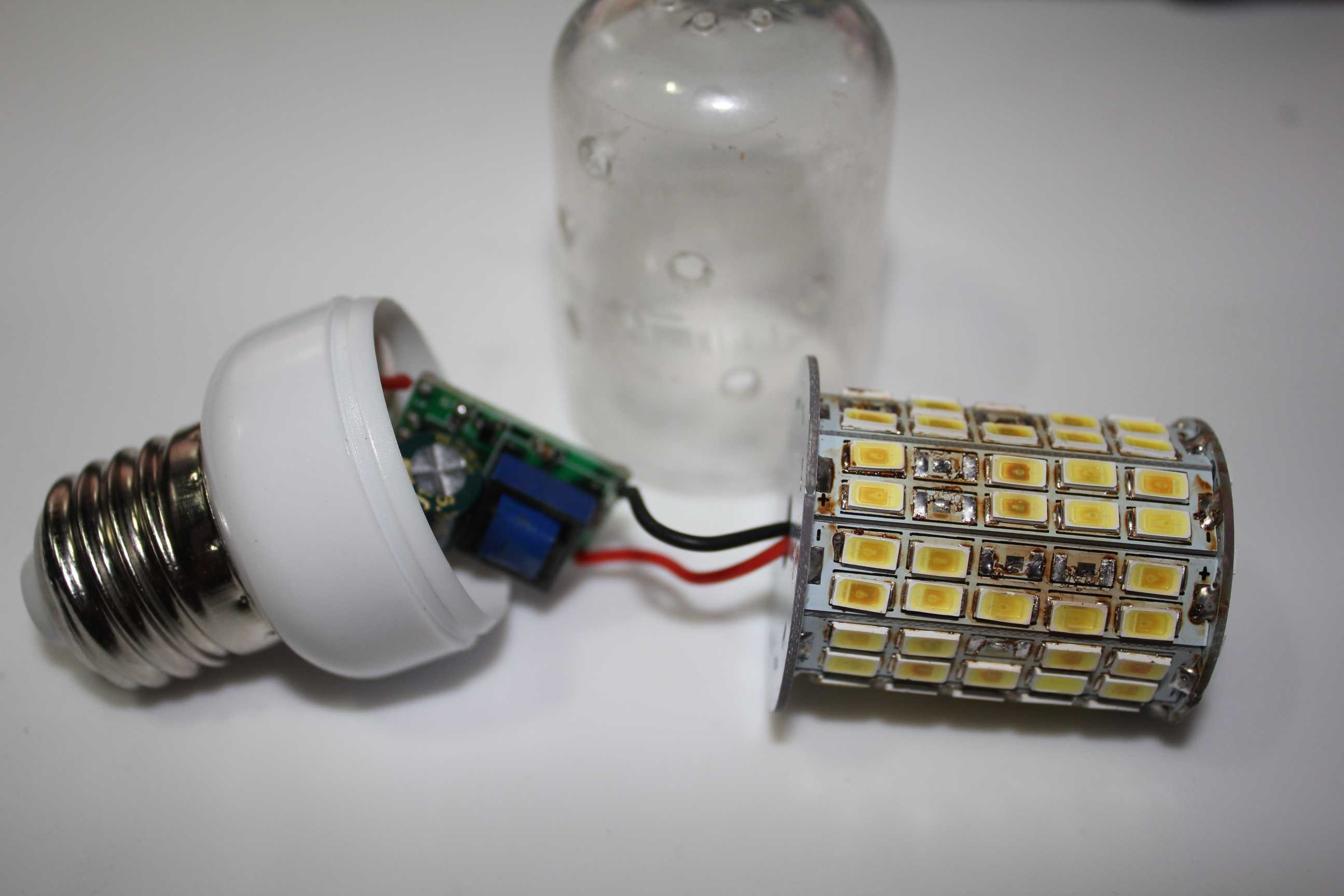

Перед началом ремонта желательно ознакомиться со строением таких ламп. Функционально они состоят из 3 частей:

Печатная плата со светодиодами.

Предназначена для монтажа последних и подведения к ним тока.

Драйвер.

Служит для преобразования напряжения сети 220В в пригодное для питания светодиодов.

Корпус.

Чисто конструктивная функция. Удерживает все остальные части вместе.

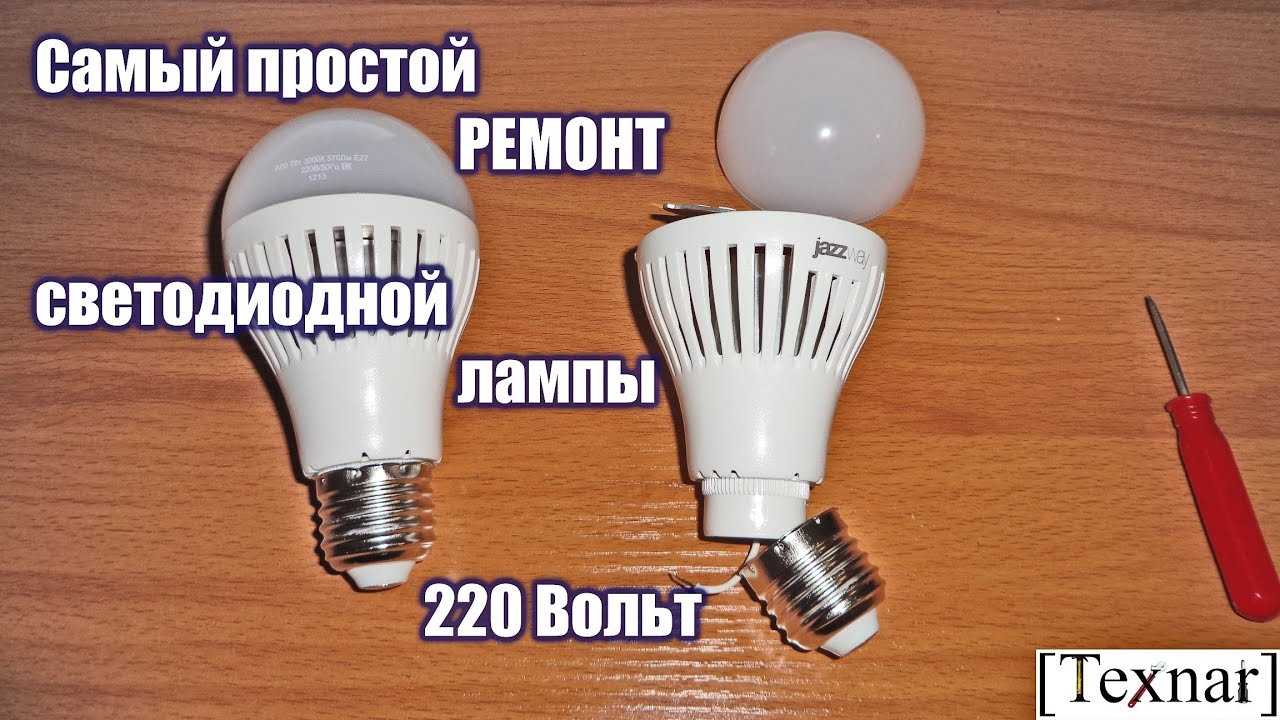

Приступив к ремонту, источник света необходимо разобрать. Первым делом следует отделить белую матовую полусферу, рассеивающую свет. У некоторых ламп она отделяется простым поворотом без особых усилий. У некоторых, предварительно придётся подковырнуть её тонкой отвёрткой, пройдясь ей по стыку. Самые неподатливые же лампочки нужно нагреть. После этого, станет доступна плата. По её краям следует убрать лишний клей, и так же аккуратно извлечь её с помощью отвёртки.

Нагреть лампочку можно с помощью фена для волос или над пламенем плиты. Категорически не следует её прогревать горячей водой или в микроволновке.

В большинстве случаев такие лампочки выходят из строя по 3 причинам:

перегорание светодиодов

– самый частый случай, ремонт средней сложности;

выход из строя драйвера

– реже, но чинить сложнее;

проблемы с контактом

– реже всего, но самый простой ремонт;

Перегорание светодиодов

Основные причины выхода из строя светодиодов следующие:

некорректная работа драйвера;

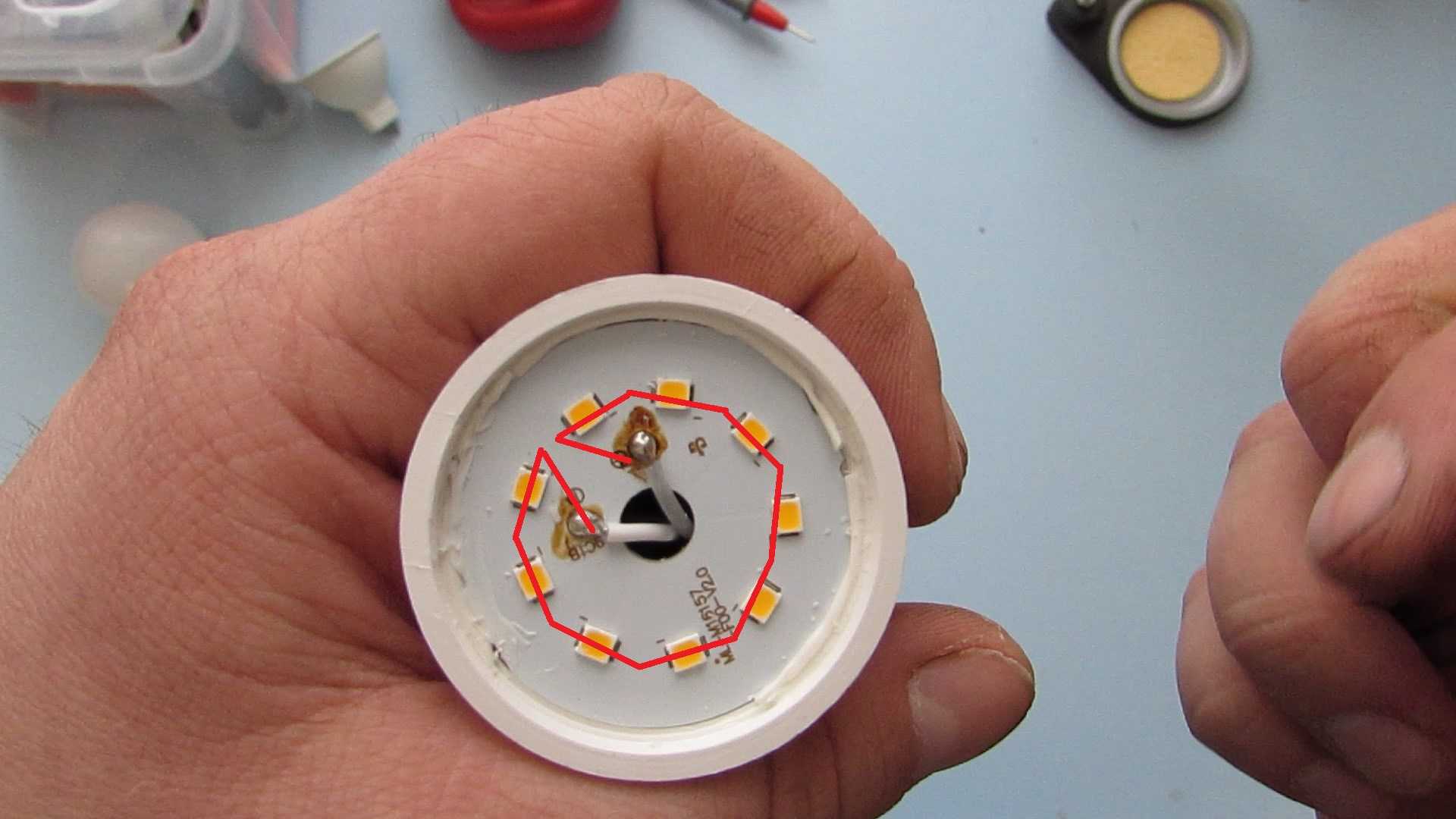

Часто, сгоревшие диоды распознаются визуально. На них появляются чёрные точки, или происходит их обугливание. В случае с точками желательно воспользоваться лупой, чтобы наверняка их не пропустить. После нахождения пометьте их маркером. Подойти к делу стоит ответственно, ведь даже 1 нерабочий светодиод исключает работу всей лампы. На фото этот случай показан крупным планом.

Бывает и так, что на глаз ничего не определить. В таком случае, придётся проверять их в деле. Для этого понадобиться батарейка типа «Крона» (элемент 6F22), пара тонких проводов и скотч.

Принципиальные схемы

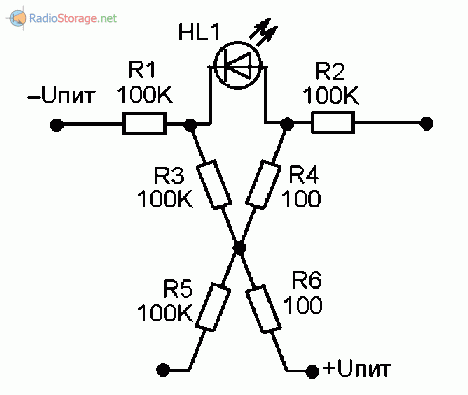

На рисунке 1 показана схема человечка со светящейся головой. Детали на схеме расположены примерно так как и в жизни. Головой служит светодиод HL1, руками резисторы R1 и R2, а тело и ноги образуют резисторы R3, R4, R5, R6. Собственно, рабочая схема состоит из светодиода HL1 и резисторов R1 и R2. Остальные резисторы в работе схемы не участвуют, они только «декоративными элементами», чтобы сделать тело и ноги человечка.

Именно поэтому резисторы R3-R6 такого большого сопротивления, -целых 100 килоОм, против 100 Ом для резисторов R1 и R2. Ток, ведь, как известно, стремиться идти по наименьшему сопротивлению.

Рис. 1. Схема светодиодного человечка 1.

Напряжение питания подается на руки человечка. Если светодиод запаяли неверно (перепутали полярность), — не беда, нужно просто изменить полярность подачи питающего напряжения (ІІпит). Лучше если светодиод HL1 будет мигающим, — так интереснее.

Напряжение питания (ІІпит) может быть от 4,5V до 9V. Впрочем, питание на этого человечка можно подавать не только через руки, а например, через ногу и руку. На рисунке 2 ток протекает через цепь R5-R3-HL1-R2. На рисунке 3 ток протекает через цепь R1-HL1-R4-R6.

Человечков можно включать последовательно. На рисунке 4 показана схема трех взявшихся за руки человечков. В этой схеме желательно чтобы только один из светодиодов был мигающим, — остальные постоянного свечения. Этот мигающий светодиод будет прерывать ток через всех человечков, и их головы будут мигать одновременно.

Рис.2. Схема светодиодного человечка 2.

Рис. 3. Схема светодиодного человечка 3.

Автономный садовый фонарь

Этот фонарик оснащен солнечной батареей и не нуждается в питающем проводе или регулярной замене батареек. Кроме того, он самостоятельно включается с наступлением темноты и гаснет утром.

Пока на улице светло, солнечная панель SC1 вырабатывает напряжение, которое подзаряжает аккумулятор A/Bat1. При этом транзистор T1 заперт, светодиод погашен. С наступлением темноты из за смещения через резистор R1 транзистор открывается, светодиод зажигается, питаясь от аккумулятора.

На месте Т1 может работать любой маломощный кремниевый транзистор структуры n-p-n. Подойдет, к примеру, КТ315 с любой буквой или все тот же КТ3102. Аккумулятор можно взять от мобильного телефона или любой литиевый в цилиндрическом корпусе. Солнечная панель – маломощная на напряжение 5 В.

Полезно! В конструкции лучше использовать аккумулятор со встроенным контроллером. Это поможет избежать его глубокого разряда или перезаряда, к которым литиевые источники питания очень критичны.

  • Что такое инфракрасный светодиод и как его проверить?
  • Все типы SMD-светодиодов их технические характеристики и маркировки
  • Характеристики мощных светодиодов 5730 и их применение
  • Что такое драйвер для светодиодов и как подобрать нужный
Понравилась статья? Поделиться с друзьями:
Детский сад Всезнайка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
